船舶用携帯電話使用  電波の弱い海峡地域でも携帯電話がつながります
会社概要    KDD(株) 東京都港区六本木4-3-11-223    通販法   今までの納品先
            通信事業   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892

 テレビ番組製作企画部 03-3405-2304 FAX 03-3405-2305
A-16-13  特注品なので早めにご注文をお願いします  ドコモ用
携帯電話 フォーマの説明です

800MHz、900MHz  無指向性アンテナ

ドコモ用です用途に応じて製作しています。
グラスファイバーレドームで塩害にも強い構造になっています。

型名
VD-900MII
VD-800MII
VD-809MII
周波数帯
900MHz帯
800MHz帯
900/800MHz帯
二波共用
価格 ¥21000(税別) ¥21000(税別) ¥31290(税別)
メールで注文をする”
形式
5/8λ二段コリニアアンテナ
利得:

5dBi

全長
約1m
重量
約530g
接栓
NJ
適合マスト

20~57φ







800MHz、900MHz  五素子指向性アンテナ 10dBi


800/900MHz帯 2波共用
YG-809TRX \52.500(税別)
 受注生産品
中心周波数:帯域内各1波指定
アルミ製 黒アルマイト加工仕上げ
接栓:TNCJ(NJ指定可)
ケーブル取出しタイプも製作できます。
適合マスト:φ22-52


YG905TNC

900MHz帯
YG-905TX \32.725(税別)
受注生産品
中心周波数:帯域内1波指定
アルミ製 黒アルマイト加工仕上げ
接栓:TNCJ(NJ指定可)
ケーブル取出しタイプも製作できます。
適合マスト:φ22-52

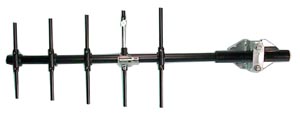

YG805TNC

800MHz帯
YG-805RX \32.725(税別)
受注生産品
中心周波数:帯域内1波指定
アルミ製 黒アルマイト加工仕上げ
接栓:TNCJ(NJ指定可)
ケーブル引出し形も製作可能
適合マスト:φ22-52

YG-805FT指向性特性



800MHz、900MHz  無指向性アンテナ

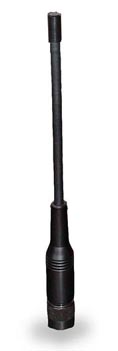

800MHz帯ホイップアンテナ
B-27T \2,975(税別)  完売しました

周波数:800MHz帯 指定一波
形式:単一型
利得:2.15dBi
接栓:TNCP
全長:約17cm

パーソナル無線、MCA無線、CDMA-ONE、MOVAなど、
使用用途に応じて製作いたします。

1.5GHzなどの応用製品の作成可能です。

800MHz帯ホイップアンテナ
T4B2 \6615(税別)
.
周波数:800MHz帯 指定一波
形式:5/8λ2段コリニア
利得:5dBii以上
接栓:TNCP
全長:約27cm

パーソナル無線、MCA無線、CDMA-ONE、MOVAなど、
使用用途に応じて製作いたします。


800/900MHz帯 マイクロストリップパッチアンテナ      製造完了 完売となりました
このアンテナは、800MHz、900MHzパッチアンテナです。
水平面から垂直面までを安定に輻射する半ドーム条の指向性パターンを有します。

製造完了 完売となりました

800/900MHz帯2波共用送受信アンテナ
PDC-809TRX
周波数:820MHz、920MHz
同軸ケーブル:1.5D-2V 3m TNC-P
絶対利得:2dBi
サイズ:278x126.5x20mm

レドーム内部に送受信共用のマイクロストリップアンテナがあります。1本の同軸ケーブルで、送信受信共用アンテナに給電します。


製造完了 完売となりました

送信・受信パッチアンテナ
PDC-809
周波数:820MHz、920MHz
同軸ケーブル:1.5D-2V 3m TNC-P
絶対利得:2dBi
サイズ:258x126.5x20mm

レドーム内部に送信用と受信用ののマイクロストリップアンテナがあります。2本の同軸ケーブルで各々給電します。

この他、アローラインアンテナタイプ、ターンスタイルのタイプでも製作可能です。使用条件などを併せてお知らせ下さい。


1.5GHz 1/2λ
ホイップアンテナ

外部アンテナ接続アダプター

携帯電話 DOCOMO(800MHz MOVA)等に外部アンテナを接続する為のマスタープラグです。

PDC-RFP \4,980(税別)

アンテナとの接続は、5D2V5NTなどをご利用下さい。

同軸ケーブル

5D2V5NT \3,900(税別) 5D-2V 5m NP-TNCP

5D2V5TT \3,900(税別) 5D-2V 5m TNCP-TNCP

アンテナが2本の場合は2本必要になります。

PDC-RFPと合わせて利用下さい。
