FOMA®  自動販売機アンテナ製造  車 車載用、ウインドウアンテナ製造
第3世代携帯電話  FOMA®  車載アンテナ新発売”” FOMA® W21-8
緊急車両携帯電話用
特種車両(救急車・消防自動車)、放送中継車両など
会社概要    KDD(株) 大阪市    通販法   今までの納品先
受注 06-6936-1280  050-1359-6436 8時~10時 19時~23時(土、日、祝日、は休み)
高度医療事業   滋賀県野洲市木部930  077-589-2354 9:30~19:30通常営業 FAX 077-589-4892
A-16-28
  FOMA® 車載用 8mもの(FOMA® W21 )

NTTコムウエア様 FOMA®使用のため 一般販売はしていません
                  詳しくはメールにてお問い合わせください
市販品  FOMA®  車載用 5mもの ¥12800(税別)
 電波切れを少なくする”

 メールで注文をする”

IMT-2000新バンド対応マグネットアンテナ 新製品

  • IMT-2000の1.7GHzの新バンドに対応したマグネット吸着式のアンテナです。
  • 1.5D低損失同軸ケーブルが 5m付いています。(ケーブル10m長まで指定可能)
  • 接栓はARIB-Aコネクタ、SMAコネクタ、P2403コネクタを指定できます
写真)
MG827-5 ¥5500(税別)メールで注文をする”
コネクター
ARIB
P2403
SMAP
N2502互換
*ケーブルホルダーを
併用して下さい。
形式
単一型(v)1/4λ(アンテナ接地使用時1/2λ)
周波数
2GHz / 1.7GHz / 800MHz
利得
2.15dBi(理論値)
ケーブル長
5m(標準長)、10mまで指定可能
ケーブル損失
2GHz:1dB/m、1.7GHz:0.95dB/m、900MHz:0.68dB/m
VSWR
1.5:1以下
全長
約9cm
重量
73g(ケーブル除く)
備考

RFグランドが必要です。金属板の上に設置してください。
レドーム:耐衝撃性ABS


新バンドルーフトップアンテナ
¥7950(税別)製造終了しました

↓↓↓新バンドルーフトップアンテナ↓↓↓↓
<<1.7GHz 新バンド 対応>>

型 名
ケーブル長
コネクター
備考
RTA827-5
5m
ARIB
P2403
SMAP
N2502互換(*ケーブルホルダーを
併用して下さい。)
ビス メールで注文をする
RTA827-5-MG ビス/マグネット メールで注文をする

*固定用のビスは付属していません。

形式:1/4λ 単一型(無指向性)
利得:2.15dBi(理論値)
ケーブル損失(2GHz:1dB/m、1.7GHz:0.95dB/m、900MHz:0.68dB/m)
VSWR:1.5:1以下
ケーブル長:5m(標準長)、10mまで指定可能
全長:約9cm
重量:50g(ケーブル除く)

マグネット・ネジ併用タイプ
重量:73g(ケーブル除く)

RFグランドが必要です。金属板の上に設置してください。

FOMA® データ通信アダプタが、新しくなりました。
通過損失を改善しました。

FOMA® -ADP3 新製品
専用接続ケーブル(20cm)付き、寸法:30x57x10mm(ケーブルを除く)、
重量:30g(ケーブルを含む)
全対応機種:FOMA® 端末(但し、SH2101Vの外部接続端子にはアンテナ端子がありませんので、外部アンテナ機能は利用できません。
P2402には外部接続端子がありません。
商品には、USBケーブル、電源ケーブル、外部アンテナは含まれません。

携帯端末の外部接続端子に、コネクターを接続しますと、外部アンテナに切り替わります。
この製品を御使用の際は、アンテナ端子に外部アンテナFOMA® 821-5等を接続して使用してください。



在来品と通過損失の比較したものです。
損失が少ないほど、ラインがグラフ中心(0.00)に近づきます。

1番の送信、2番の受信帯域で最大約1dB、改善しています。

FOMA® に使用されている接続コネクターは2種類です。

外部接続端子(ARIB-A) P2402用

一般的な端末の接続端子はARIB(アライブ)です。PCカード型 (F2402)もこのタイプです。

CFカード型タイプは、特殊コネクターです。

CFカード型P2402

P2402用アンテナは
型名の後ろに
-P2402
が付きます。

変換ケーブルP2402-TNCPJ-20(P2403型の写真は準備中)
CF用丸型コネクタからTNCPJへケーブル長20cm(ケーブル長指定可能)
変換コネクターで接続します。
FOMA®用

TNC接栓アンテナ基台

アンテナ側接栓に高周波特性に優れるPJタイプ、ギガ帯対応低損失ケーブル採用。

メールで見積させていただきます”

写真:3.5Dの10mタイプ    ケーブル長指定可

型 名 ケーブル ケーブル長 機器側接栓
BK-15HQ-5-ARIB 1.5D低損失ケーブル
5m
FOMA® ARIB 新発売
BK-15HQ-5-P2402 P2402用 ¥6300(税別)
BK-15HQ-5-SMAP SMAP 新発売
BK-35D-5-SMAP 3.5D-FAE SMAP 新発売

メールで見積させていただきます”

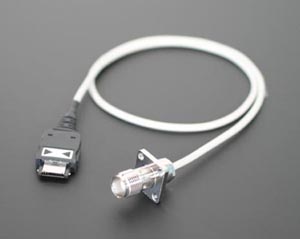

角フランジ(TNCPJ)タイプ

型   名: 接栓 ケーブル長
ARIB-TNCPJ-20 ARIBプラグ-TNCPJ 0.2m*
P2402-TNCPJ-20 P2402用-TNCPJ 0.2m*
SMAP-TNCPJ-20 SMAP-TNCPJ 0.2m*

*ケーブル長(0.2m~10m)の指定できます。受注生産
ケーブル色は、現在は黒になります。

              船舶用携帯電話使用  電波の弱い海峡地域でも携帯電話がつながります
特注品なので早めにご注文をお願いします  ドコモ用 船舶用携帯電話使用

800MHz、900MHz

ドコモ用です用途に応じて製作しています。
グラスファイバーレドームで塩害にも強い構造になっています。

型名
VD-900MII
VD-800MII
VD-809MII
価格 ¥21000(税別) ¥21000(税別) ¥31290(税別)
メールで注文をする”
周波数帯
900MHz帯
800MHz帯
800/900MHz帯
二波共用
形式
5/8λ二段コリニアアンテナ
利得:

5dBi

全長
約1m
重量
約530g
接栓
NJ
適合マスト

20~57φ

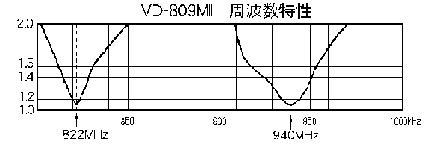

VD-809MIIは、800/900MHz帯二波共用アンテナです。
800MHz帯、900MHz帯の両バンドとも、5/8λ2段コリニアで
働き、5dBiのハイゲインを実現しています。



携帯電話 DOCOMO(800MHz MOVA)等に外部アンテナを接続する為のマスタープラグです
アンテナとの接続は、5D2V5NTなどをご利用下さい PDC-RFPと合わせて利用下さい。







変換コネクターで接続します。
   ¥4980
(税別)メールで注文をする”

5D2V5NT 5D-2V 5m NP-TNCP

5D2V5TT 5D-2V 5m TNCP-TNCP

アンテナが2本の場合は2本必要になります。

このアンテナを移動体通信端末に接続する前に、機器の技術基準適合証明(TELEC)に認証されているか
タイプなのかを御確認ください。

FOMA® 用のアンテナを各種製作しています。
FOMA® ユビキタスモジュール用アンテナを製作(開発)しています。

既成の製品で対応できる場合は、以下のモデルにSMAコネクターを付けて出荷いたします。


FOMA® マグネットベースアンテナ(プラスエリア対応) 新製品

MG-W821-5-SMAP ¥8400(税別)~ 注文生産

1.5Dケーブル5m SMAP付メールで見積させていただきます”


FOMA® 小型防滴アンテナ(プラスエリア対応) 新製品

FOMA® の携帯電話でデーター通信管理
自動販売機に設置2万台の実績


FOMA® の携帯電話を使って在庫管理を行っています(都市部での設置が多いようです)
     (人件費の削減と商品管理システム向上)
自動でデーター転送しています

特長:壁に貼付けて使用する事ができるFOMA® 小型アンテナ

自販機や金属のボックスに、白いBOX型のアンテナを貼付けて使用されているケースを見かけます。
無指向性アンテナを、壁に貼付けますと電気的特性に影響を与えます。
このFOMA® 小型防滴アンテナFOMA® 821B-2.5-SMAPは、壁面に取り付けられても特性が変化しないように、あらかじめ製作された
アンテナです。
前面に若干の指向性がありますので、接続する機器によっては技術適合認定の際にアンテナを申請する必要があります。


FOMA® 821B-2.5-SMAP           メールで見積させていただきます”
¥4300(税別)メールで注文をする”

ケーブル:2.5m(長さ指定可能)
接栓:SMAP型 (TNCPでも製作可能)

納品実績  NTTドコモ 全国のいろんな自動販売機に設置されてます

、ドコモエンジニアリング九州(株)、(株)エヌ・ティ・ティ・ドコモ、(株)エヌ・ティ・ティ・ドコモ九州、
(株)エヌ・ティ・ティ・ドコモ中国、(株)エヌ・ティ・ティ・ドコモ関西、(株)エヌ・ティ・ティ・ドコモ四国、
(株)エヌ・ティ・ティ・ドコモ北陸、(株)エヌ・ティ・ティ・ドコモ東海、(株)エヌ・ティ・ティ・ドコモ北海道、
ドコモエンジニアリング四国(株)

FOMA® ホイップアンテナ


FOMA® を利用した、ソリューション機器向けにホイップアンテナを準備いたしました。2.1GHz用ホイップアンテナ。スタンダードタイプ、スリーブタイプの2種類です。


スタンダードタイプ

型名: B-2KT   ¥4800(税別)
周波数帯:2.1GHz
アンテナ形式:1/2λ電圧給電型アンテナ
アンテナ利得:2.15dBi
接栓:TNC-P

特 長:
ABSモールドカバーが、TNCP-2Kと比較して衝撃に強い。整合回路を有したアンテナ。電気的特性に優れる。
大量にご注文の場合メールで見積させていただきます”


スリーブタイプ

型 名: TNCP-2K
メールで見積させていただきます”

周波数帯:2.1GHz
アンテナ形式:1/2λダイポールアンテナ
アンテナ利得:2.15dBi
接栓:TNC-P

特 長:
PVCカバーで柔軟性がある。機械的衝撃によるコネクターダメージを極力避けたい場合、アンテナの損傷程度で機器を最大限守りたいニーズで主に用いられています。


    FOMA® 用ウインドウアンテナ
このアンテナは、FOMA® 用ウインドウアンテナです。この製品は吸盤でアンテナを窓ガラスに貼付け端末を屋内に同軸ケーブルで最大約5mまで引込みFOMA® 端末の外部接続端子に接続する事により、屋内での通話(通信)を改善させる物です。





アンテナは、軟性樹脂仕上。


FOMA® 用データ通信アダプター\26,250(税別)メールでの注文

FOMA®端末にUSB、アンテナ、
電源を同時接続する
FOMA® データ通信アダプタ

FOMA® -ADP2
 \26,250(税別)
専用接続ケーブル(20cm)付き

寸法:30x57x10mm(ケーブルを除く)
重量:30g(ケーブルを含む)
通過電力損失:1.35dB以下(ケーブルを含む)

FOMA® 端末の外部接続端子の電源、USB、ANTENAを三分配させ外部アンテナ、電源、USBを同時接続するFOMA® データ通信アダプタ。

対応機種:全FOMA® 端末
SH2101Vの外部接続端子には、アンテナ端子がありませんので、外部アンテナ機能が利用できません。


意匠登録出願済

商品には、USBケーブル、電源ケーブル、外部アンテナは含まれません。

FOMA® ANT ケーブル長  10m¥12.600(税別)
 メールでの注文
FOMA® ANT-5i ケーブル長 5m ¥7.875(税別)
メールでの注文常在庫あり
FOMA® ANT-3i ケーブル長 3m ¥7.665(税別)
\7,300.-

アンテナ形式:1/2λダイポールアンテナ
アンテナ利得:2.15dBi
同軸ケーブル:1.5D 低損失ケーブル

対応機種:一部を除く全機種
(但し、外部接続端子にアンテナ端子があること。)

SH2101Vの外部接続端子には、アンテナ端子がありませんので、本製品は御利用できません。

プラグを差込むアンテナを窓ガラスに貼付けます。
FOMA® 外部接続端子にアンテナを接続します。

プラグを差込む

このアンテナは、FOMA® の技適に合致した1/2λダイポールアンテナです。現在、電波法違反で取締の対象となっているブースターやレピーター等とは違います。
アンテナを取付ける場所は、外部接続端子をアンテナを接続した際に、端末のアンテナ表示が3本立つ場所を選んで貼付けて下さい。アンテナは垂直に立てて下さい。取付け位置は金属物から少なくとも6cm以上離して取付けて下さい。金属物にアンテナが近付き過ぎますと影響を受けてアンテナの共振周波数が変化して本来の特性を発揮できなくなります。また、ガラスに金属のワイヤーの入ったものや、スモークシールドのタイプは電波を減衰させる特性があります。クリヤーで平坦なガラス面を選んで取付けて下さい。

注意事項:
アンテナをガラス面より取外す場合は、吸盤のつまみを引いてください。
同軸ケーブルを掴んで引張らないで下さい。許容以上の張力がかかりますと故障の原因となります。

アンテナ仕様は、改良の為、予告なく変更する事がありますので、あらかじめご了承ください。このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、 FOMA® 通話サービスエリアを拡大させる事ができるものではありません。

FOMA® 端末の内蔵アンテナの利得は-5,6dBと言われています。人体への電磁波の影響を考慮してか、端末の多くはアンテナをテンキーの下の位置に内蔵している機種があります。しかしその位置は通話時に手の平に包まれてしまう為、アンテナの電気的性能に大きな影響を与えてしまいます。またPC接続の際に、机上に置いた場合は、机という影響物の為に、アンテナの電気的性能を左右します。電界強度が高い屋外であれば、別段、問題とされない事なのですが、電波の届きにくい屋内は、極端に電界強度が低くなっていますので、その通信環境を改善してあげる必要があります。

アンテナに使用している同軸ケーブルは、GHz対応低損失1.5Dケーブルです。ケーブル1m毎の損失は約1.1dBです。5mで約-5,6dBとなります。アンテナ利得2.15dBi(0dB)で受けた信号は5m先のコネクタの位置でFOMA® 端末内蔵アンテナのゲインとほぼ同値になります。従いまして、このアンテナを使用すると窓際の受信感度とほぼ同等の感度を得られるという事になります。

電波は、直接くる他にあらゆる方向から反射して到達します。その電波を安定してキャッチするには、ハイゲインより、むしろローゲインアンテナの方が有利です。

パソコンでデーター通信
でも、電波が弱いから
データー通信がうまく
いけない
そこでデーター通信アダプターを使って外部アンタナーに接続、入力電源も必要な方 窓にFOMA® のアンテナー
そしてFOMA® 電話機につないでデータ通信アダプタに
つなぐ
アンテナ、電源がとれる
便利なアダプターBOX
です、
ドコモでは市販されて
いません
FOMA® ウインドウアンテナ
電話機本体に、直接接続して使用するFOMA® 専用外部アンテナです。
電波が届いている窓にアンテナを吸着させて屋内での通話(通信)を改善させる物です。

FOMA®デュアルバンドウインドウアンテナ
簡易型吸盤貼付けタイプ

このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、
FOMA® 通話サービスエリアを拡大させる事ができるものではありません。

FOMA® 821-5-P2403  ¥7.875(税別)~ 注文生産
プラスエリア対応
全長:約17cm 幅:3cm
    メールで注文

プラスエリア対応FOMA® ウィンドウアンテナ
FOMA® 821-5
ケーブル長:5m、 同軸ケーブル:1.5D 低損失ケーブル
プラスエリア対応
【対応機種】
FOMA® 全機種
(但し、外部接続端子にアンテナ端子があること。プラスエリア対応です。)
コネクター:ARIB-A IMT-2000規格プラグ
下のグラフは、弊社プラスエリア対応FOMA®ウインドウアンテナFOMA® 821-5と、
ドコモ純正室内補助アンテナとの
比較測定結果です。

2GHz帯のサービス地帯内の5箇所で測定しました。赤い線がプラスエリア対応FOMA® ウィンドウアンテナFOMA® 821-5です。

黄色いマークは、2GHz窓アンテナFOMA® ANT-5i(当社在来品)の値です。5カ所の内、2カ所で測定しました。

値が上になる程、高感度を意味します。数値が低いデーターは、圏外ギリギリの弱電界地帯における値です。
殆どの結果が純正品と同等か約3dB上回る結果となっています。

プラスエリアでは2カ所測定しました。800MHz帯のアンテナ特性は弱電界では1dB差(測定誤差内)で殆ど変わりません。強電界地帯では4dB上回る結果となっています。

なお、この測定結果は、ある一定の測定条件下で行ったものであり、製品の性能を保証するものではありません。あくまでも製品の比較の為の目安の為のデータとしてください。

FOMA® 電波が届いていて、尚且つアンテナ表示が3本立つ場所を選んで貼付けて下さい。
取付け位置は、金属物から少なくとも6cm以上離して取付けて下さい。アンテナの周り3方に遮蔽物がない場所を選んで下さい。(ガラスに金属のワイヤーの入ったものや、サッシなどの金属物がアンテナの近くにあると影響を受けて、本来の特性を発揮できなくなります。)スモークシールドのタイプは電波を減衰させる特性があります。クリヤーで平坦なガラス面を選んで取付けて下さい。
車両などで御利用される場合は、運転の妨げにならないよう配線の取り回し、アンテナの取り付け位置に最大の配慮をして下さい。

SH2101Vの外部接続端子には、アンテナ端子がありませんので、本製品は御利用頂けません。
P2403(2)は、接栓の形状が異なります。
CFカード用アンテナをご利用ください。

このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、
FOMA® 通話サービスエリアを拡大させる事ができるものではありません。

使用要領】

プラグを差込むアンテナを窓ガラスに貼付けます。FOMA® 外部接続端子にアンテナを接続します。

↑↑↑↑
プラグは真直ぐ挿入する

アンテナをガラス面より取外す場合は、吸盤のつまみを引いてください。同軸ケーブルを掴んで引張らないで下さい。許容以上の張力をかけかますと不具合の原因となります。

同軸ケーブルは、電線と違い屈曲に弱いので、過度に屈曲をくり返しますと内部導体が破断し不具合の原因となります。

注意事項:
プラグを斜めに挿入しないでください
無理に挿入するとアンテナのコネクターピンが曲がりFOMA® 端末のコネクターを痛め不具合の原因となります

最近、ピンを曲げてしまう方が増えています。FOMA® コネクターは繊細な設計になってますので、ラフに扱わないで下さい。プラグを斜めに挿入多場合、コネクターピンが曲がる可能性が高くなります。不具合の原因となり、
そのまま無理に挿入するとFOMA® のコネクターを痛めます。

ケーブルを折り曲げないで下さい。

使用しているケーブルは、同軸ケーブルと呼ばれる物で、電波を伝える特殊なケーブルです。細い線の組合わせで構成されています。折り曲げたり、踏んづけたり、挟んだりしますと、断線し不具合の原因となります。同軸ケーブルは電源ケーブル等とは違い、簡単につなぎあわせる事が出来ません。優しく取扱って下さい。
束ねる時は、丸く束ねて下さい


データ通信アダプタが搭載されてたフォーミュラカー
2004年度は、ボンネットアンテナも活躍。



パソコン、FOMA® 端末は商品に含まれません。この製品は、株式会社NTTドコモに認証された製品ではありません。


FOMA® はNTTドコモの登録商標です。FOMA® P2402・P2403・N2503は、NTTドコモの製品です。
ご注文方法 | 商品の発送 | 代引きの場合
現金書留 | 注文 | 返品及び交換
ドコモ携帯でFAX通信 ゴルフ場、キヤンプ場など携帯の通信が必要な時に携帯が切れたりする
 時に外部アンテナを接続することでFAX通信できます、
このシステム接続アダプター、外部アンテナはNTTでは市販されていません
この製品は、株式会社NTTドコモに認証された製品ではありません。
