デジタルＸセンサー　ＮＸがＸ線検査を変える　画像表示までわずか5秒
PDFファイルで詳細をご覧ください。
工業用X線製品

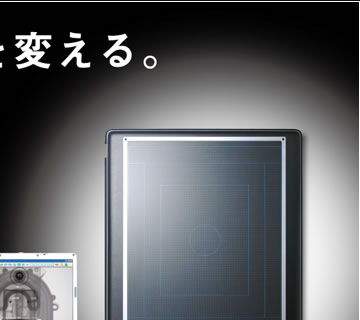

NXがＸ線検査を変える。

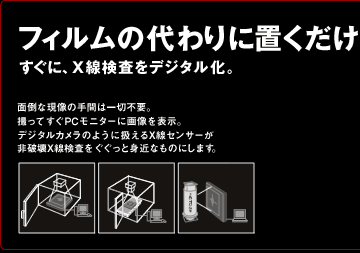

フィルムの代わりに置くだけ。すぐにX線検査をデジタル化。面倒な現像の手間は一切不要。撮ってすぐPCモニターに画像を表示。デジタルカメラのように扱えるX線センサーが非破壊X線検査をぐぐっと身近なものにします。デジタルX線センサー｢NX｣
会社概要　　　　ＫＤＤ（株）　東京都港区六本木4-3-11-223　　　　通販法　　　今までの納品先
　　　　　　　　　　　　　医療事業　　　滋賀県野洲市木部930　　077-589-2354　ＦＡＸ　077-589-4892
国際電話 010-81-077-589-2354 国際 FAX 010-81-077-589-4892 メールで注文
国際郵便サービス（海外への発送）　　国別引受条件早見表
外国への配送も行っております　　インボイス証明はメール、ＦＡＸささて頂きます
英語
english		 韓国語
korean		 中国語
chinese		 フランス語
Francais
お振込み口座　ＳＨＩＧＡ－ＢＡＮＫ
A transfer account
スペイン語
Espanol		 イタリア語
L'italiano		 ポルトガル語
Portugues		 ドイツ語
Deutsch
日本貿易機構（ジェトロ）　http://www.jetro.go.jp/indexj.html
韓国の場合住所はハングル文字、英語でお願いします
english　英語 korean　韓国 chinese　中国 Francais　フランス語
Espanol　スペイン語 L'italiano　イタリア語 Portugues　ポルトガル語 Deutsch　ドイツ語
スカイプネット（カメラ付）も設置してます。スカイプ名masachi6 です
世界各国通話は（インターネット回線利用にて無料です）まず登録をしてください
外国への配送も行っております　　インボイス証明はメール、ＦＡＸささて頂きます
動画での放送をご覧ください
東京ビックサイト展示会での動画をご覧ください

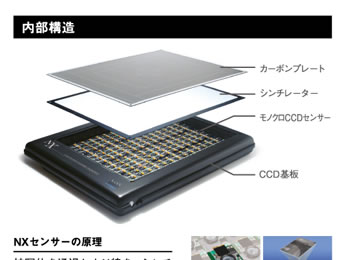

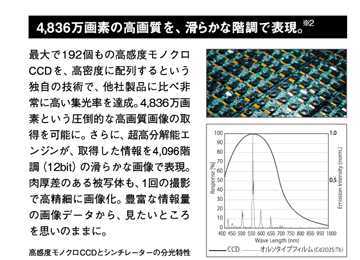

4,836万画素の高画質を、滑らかな階調で表現。※2 フィルムやCR（IP方式）のような、面倒な現像のプロセスや、IPを読み込むわずらわしさとは一切無縁。X線照射から画像表示まではわずか5秒。すぐに検査作業を開始できます。表示された画像は自動保存。連続撮影や撮り直しもスピーディかつスムーズに行えます。最大で192個もの高感度モノクロCCDを、高密度に配列するという独自の技術で、他社製品に比べ非常に高い集光率を達成。4,836万画素という圧倒的な高画質画像の取得を可能に。さらに、超高分解能エンジンが、取得した情報を4,096階調（12bit）の滑らかな画像で表現。肉厚差のある被写体も、1回の撮影で高精細に画像化。豊富な情報量の画像データから、見たいところを思いのままに。 高感度モノクロCCDとシンチレーターの分光特性 内部構造

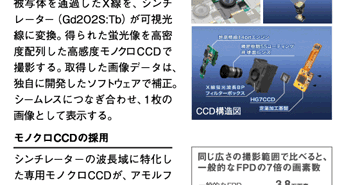

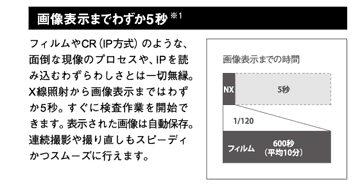

画像表示までわずか5秒。※1フィルムやCR（IP方式）のような、面倒な現像のプロセスや、IPを読み込むわずらわしさとは一切無縁。X線照射から画像表示まではわずか5秒。すぐに検査作業を開始できます。表示された画像は自動保存。連続撮影や撮り直しもスピーディかつスムーズに行えます。 NXセンサーの原理被写体を通過したX線を、シンチレーター（Gd2O2S:Tb）が可視光線に変換。得られた蛍光像を高密度配列した高感度モノクロCCDで撮影する。取得した画像データは、独自に開発したソフトウェアで補正。シームレスにつなぎ合わせ、1枚の画像として表示する。

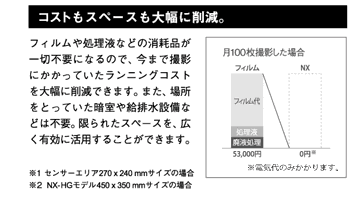

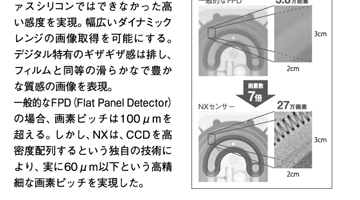

コストもスペースも大幅に削減。フィルムや処理液などの消耗品が一切不要になるので、今まで撮影にかかっていたランニングコストを大幅に削減できます。また、場所をとっていた暗室や給排水設備などは不要。限られたスペースを、広く有効に活用することができます。 ※1 センサーエリア270 x 240 mmサイズの場合 ※2 NX-HGモデル450 x 350 mmサイズの場合 モノクロCCDの採用シンチレーターの波長域に特化した専用モノクロCCDが、アモルファスシリコンではできなかった高い感度を実現。幅広いダイナミックレンジの画像取得を可能にする。デジタル特有のギザギザ感は排し、フィルムと同等の滑らかなで豊かな質感の画像を表現。一般的なFPD （Flat Panel Detector）の場合、画素ピッチは100μmを超える。しかし、NXは、CCDを高密度配列するという独自の技術により、実に60μm以下という高精細な画素ピッチを実現した。

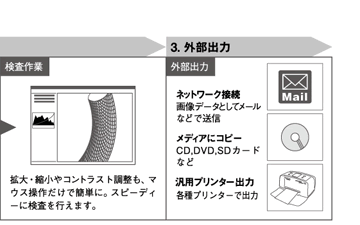

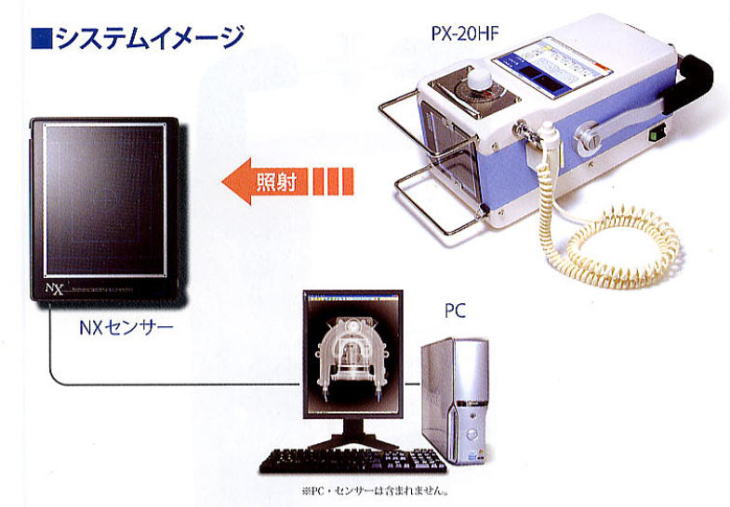

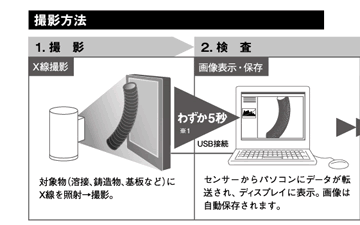

撮影方法 1.撮影「X線撮影」対象物（溶接、鋳造物、基板など）にX線を照射→撮影。2.検査「画像表示・保存」センサーからパソコンにデータが転送され、ディスプレイに表示。画像は自動保存されます。 「検査作業」拡大・縮小やコントラスト調整も、マウス操作だけで簡単に。スピーディーに検査を行えます。 3.外部出力「ネットワーク接続」画像データとしてメールなどで送信「メディアにコピー」CD,DVD,SDカードなど「汎用プリンター出力」各種プリンターで出力

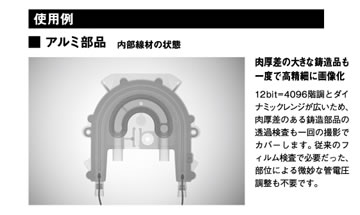

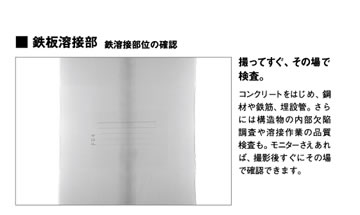

アルミ部品内部線材の状態「肉厚差の大きな鋳造品も一度で高精細に画像化」12bit=4096階調とダイナミックレンジが広いため、肉厚差のある鋳造部品の透過検査も一回の撮影でカバーします。従来のフィルム検査で必要だった、部位による微妙な管電圧調整も不要です。 鉄板溶接部 鉄溶接部位の確認「撮ってすぐ、その場で検査。」コンクリートをはじめ、鋼材や鉄筋、埋設管。さらには構造物の内部欠陥調査や溶接作業の品質検査も。モニターさえあれば、撮影後すぐにその場で確認できます。

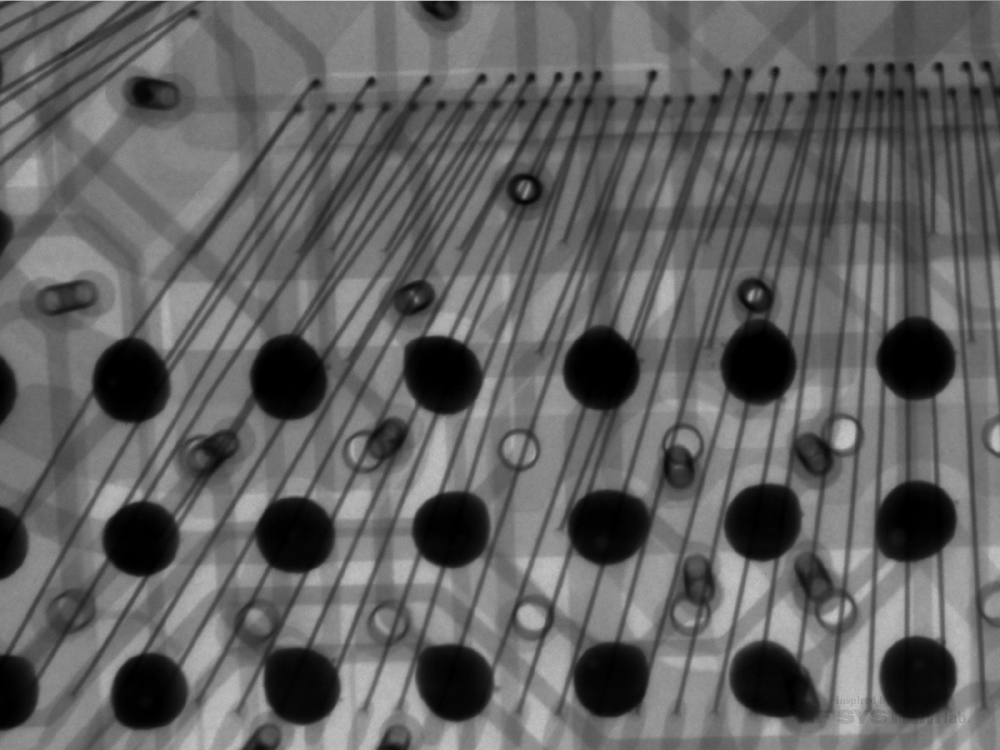

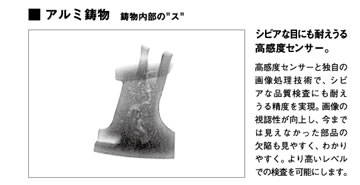

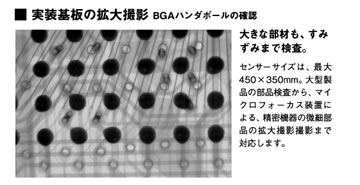

アルミ鋳物鋳物内部のス「シビアな目にも耐えうる高感度センサー。」高感度センサーと独自の画像処理技術で、シビアな品質検査にも耐えうる精度を実現。画像の視認性が向上し、今までは見えなかった部品の欠陥も見やすく、わかりやすく。より高いレベルでの検査を可能にします。 実装基板の拡大撮影BGAハンダボールの確認「大きな部材も、すみずみまで検査。」センサーサイズは、最大450×350mm。大型製品の部品検査から、マイクロフォーカス装置による、精密機器の微細部品の拡大撮影撮影まで対応します。

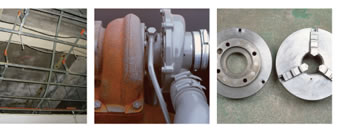

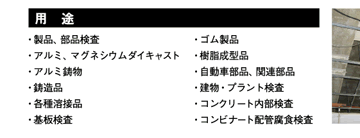

用　途 ・製品、部品検査・アルミ、マグネシウムダイキャスト・アルミ鋳物・鋳造品・各種溶接品・基板検査・ゴム製品・樹脂成型品・自動車部品、関連部品・建物・プラント検査・コンクリート内部検査・コンビナート配管腐食検査

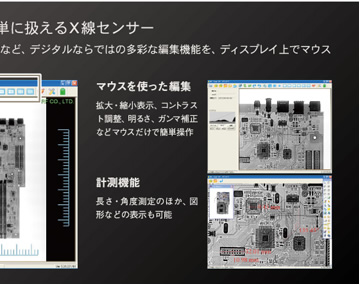

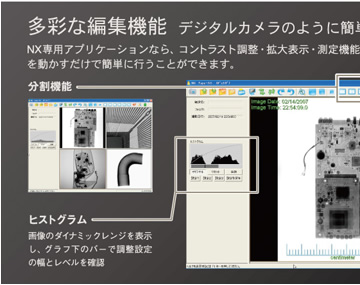

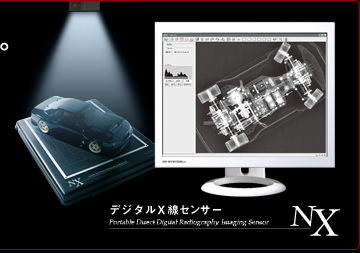

多彩な編集機能 デジタルカメラのように簡単に扱えるX線センサーNX専用アプリケーションなら、コントラスト調整・拡大表示・測定機能など、デジタルならではの多彩な編集機能を、ディスプレイ上でマウスを動かすだけで簡単に行うことができます。「分割機能」「ヒストグラム」画像のダイナミックレンジを表示し、グラフ下のバーで調整設定の幅とレベルを確認 「マウスを使った編集」拡大・縮小表示、コントラスト調整、明るさ、ガンマ補正などマウスだけで簡単操作 「計測機能」長さ・角度測定のほか、図形などの表示も可能
仕　様
型 撮影方式　センサー構造　シンチレータ　画素ピッチ　読取り画素数　撮影サイズ　データ出力　使用温度範囲　使用電源　消費電力　外形寸法　質量 NX-06H2シンチレータ CCD 270×240 水平7.2μm×垂直5.6μm 4608×3936（1,813万画素） 270mm×240mm DICOM / BMP / JPEG / PNG / GIF 15～35℃（湿度30～75%RH） ACアダプター（12V/4A） 18w 265×376×62（mm） 3.0kg NX-04H2シンチレータ CCD 357×267 水平7.2μm×垂直5.6μm 5904×4608（2,720万画素） 最大357mm×267mm DICOM / BMP / JPEG / PNG / GIF 15～35℃（湿度30～75%RH） ACアダプター（12V/4A） 24w 321×451×62（mm） 5.8kg NX-HGH2シンチレータ CCD 450×350 水平7.2μm×垂直5.6μm 8192×5904（4,836万画素） 最大450mm×350mm DICOM / BMP / JPEG / PNG / GIF 15～35℃（湿度30～75%RH） ACアダプター（12V/12.5A） 84w 474×589×62（mm） 8.3kg
　　　　　　価格 ￥1.995.000（税込み） ￥2.250.000（税込み） ￥3.045.000（税込み）
お見積もりいたします。メールにてお問い合わせください
推奨動作環境OSWindows2000 / XP/vista CPUIntel Celeron 1GHz以上メモリー1GB （2GB 以上奨励） ハードディスク40GB以上モニター XGA Size（1024×768 ピクセル） 周辺機器 USB 2.0 Port×1DVD/CD-RWドライブ×1 付属品NXキャリーケース USBケーブル ACアダプター NX専用イメージングソフトウエア オプション14インチノート型パソコン 17インチデスクトップ型パソコン 19インチ高輝度カラーモニター1 9インチ高輝度モノクロモニター USB延長ケーブル（5m） 取っ手（ハンドル）金具

サンプル画像

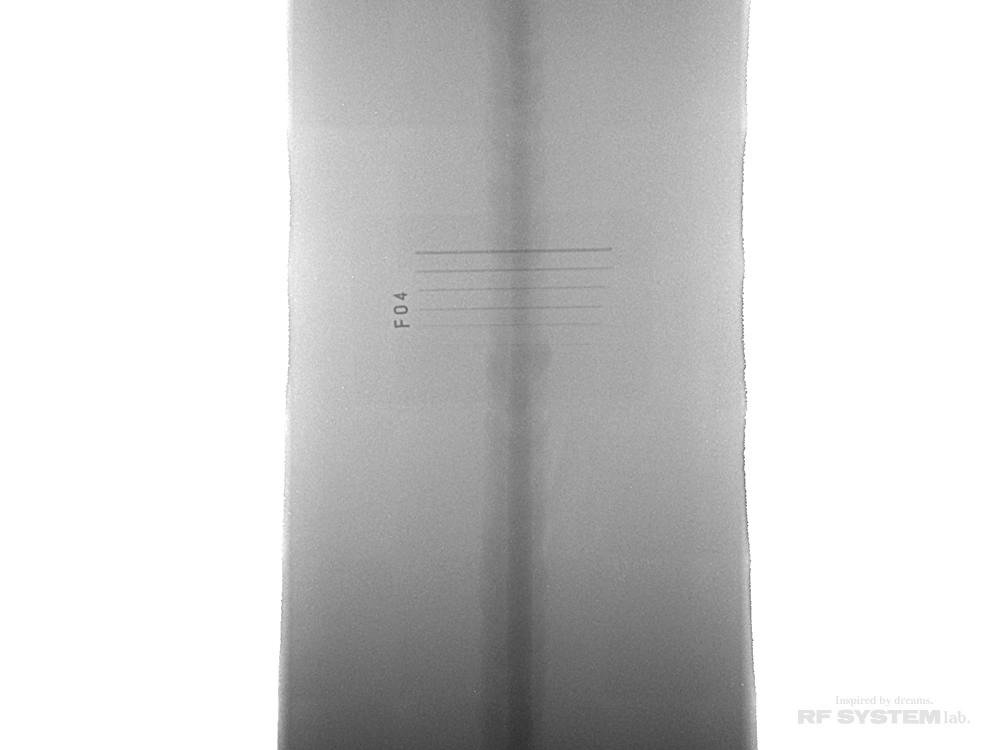

■ 鉄板溶接部

■ アルミ部品(内部線材の状態)

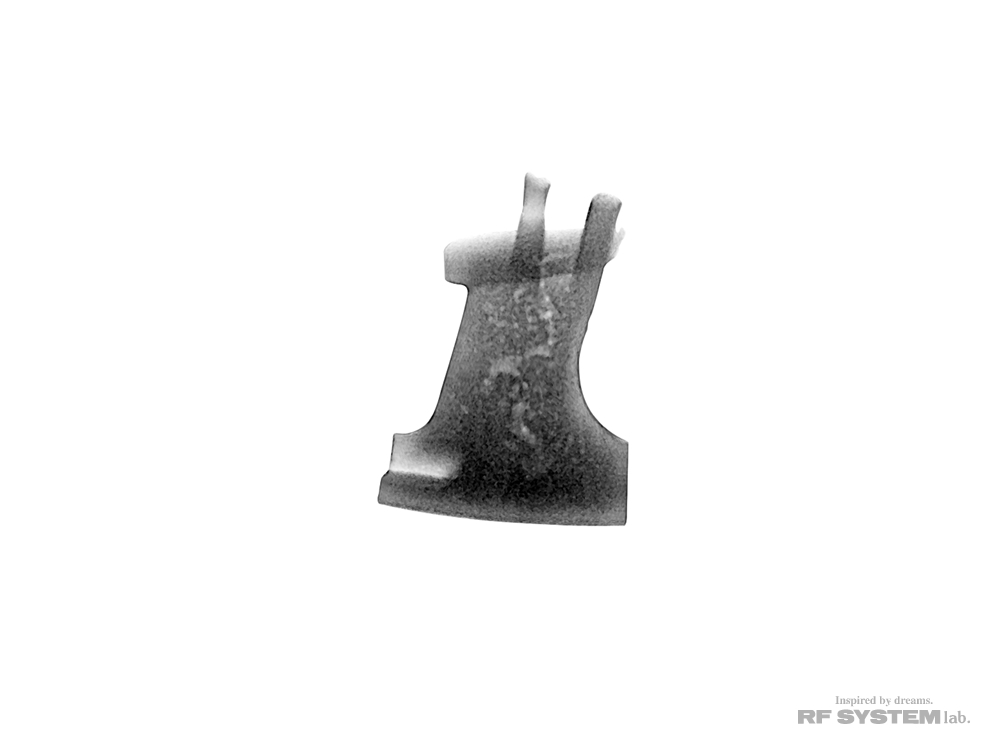

■ アルミ鋳造物のス

■ 実装基板の拡大撮影

※マイクロフォーカス装置による、拡大撮影撮影

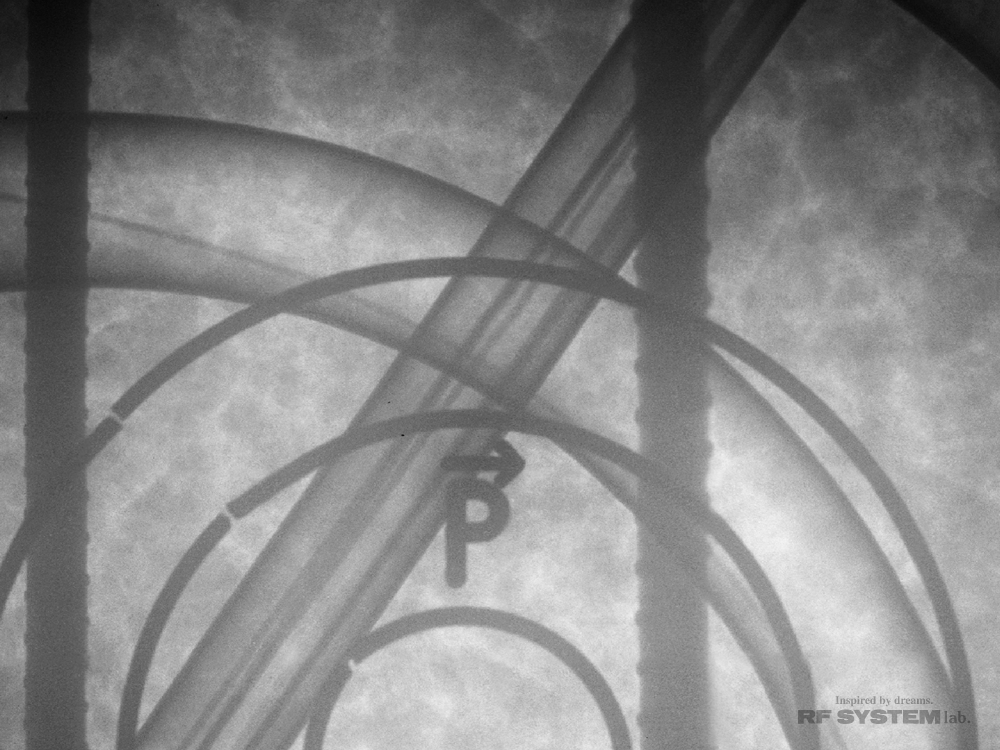

■ コンクリート

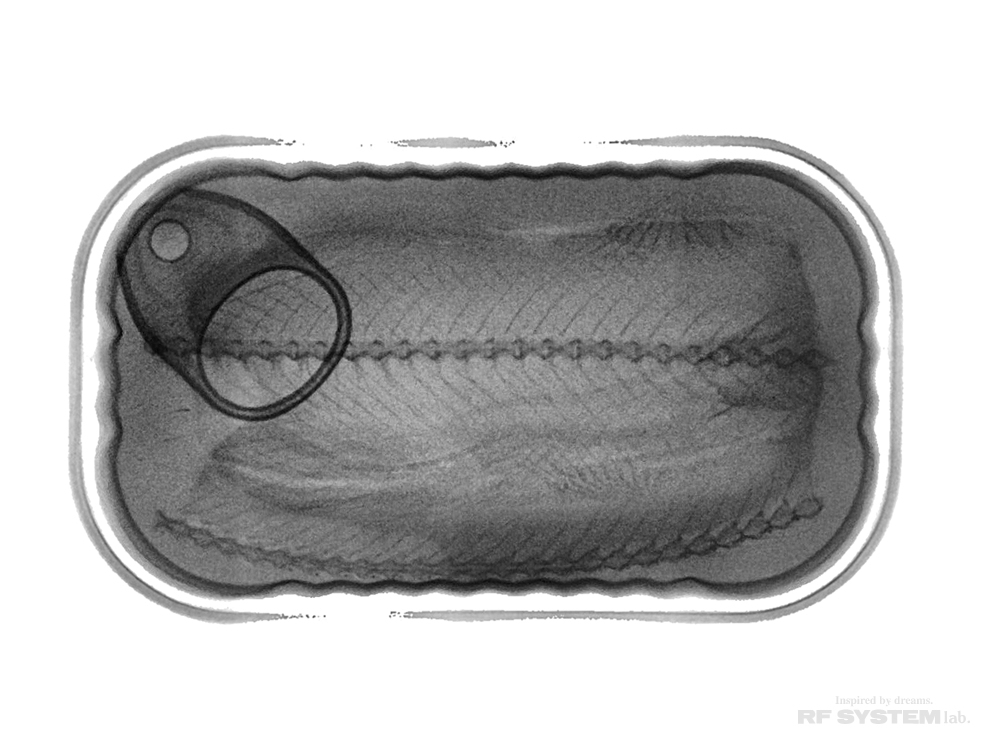

■ 魚の缶詰

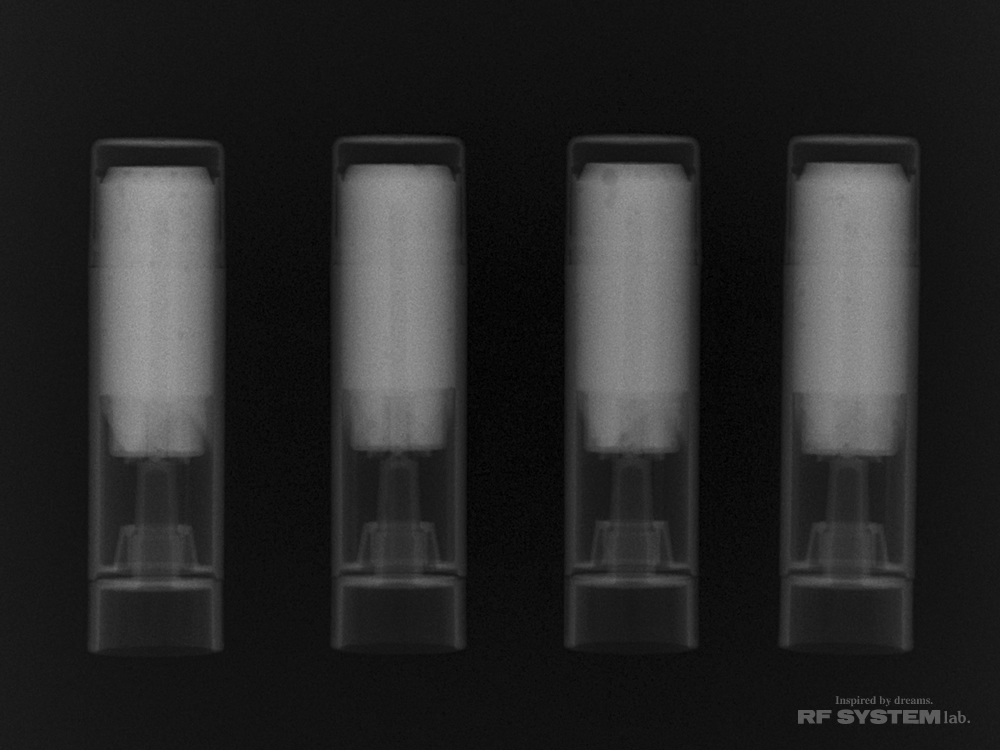

■ スティックノリ

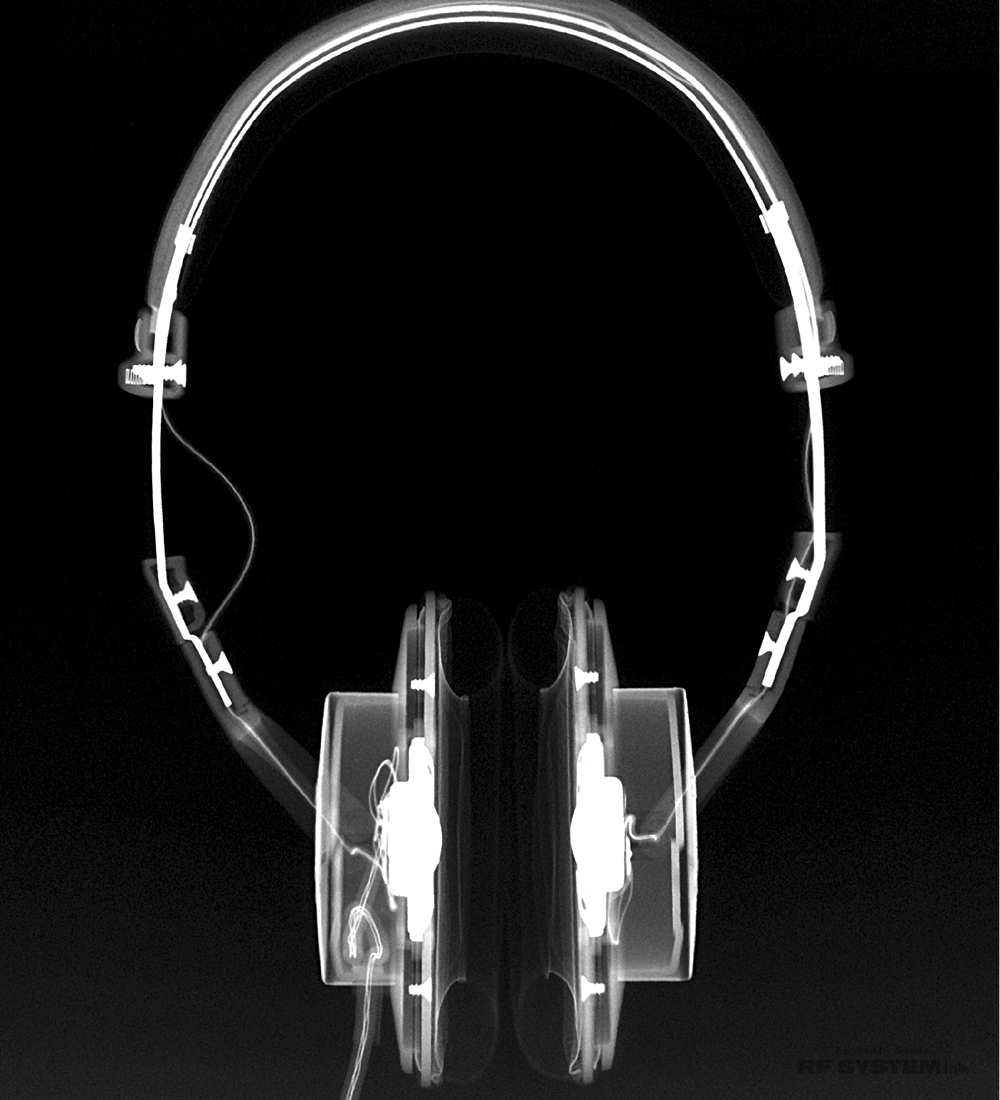

■ ヘッドフォン

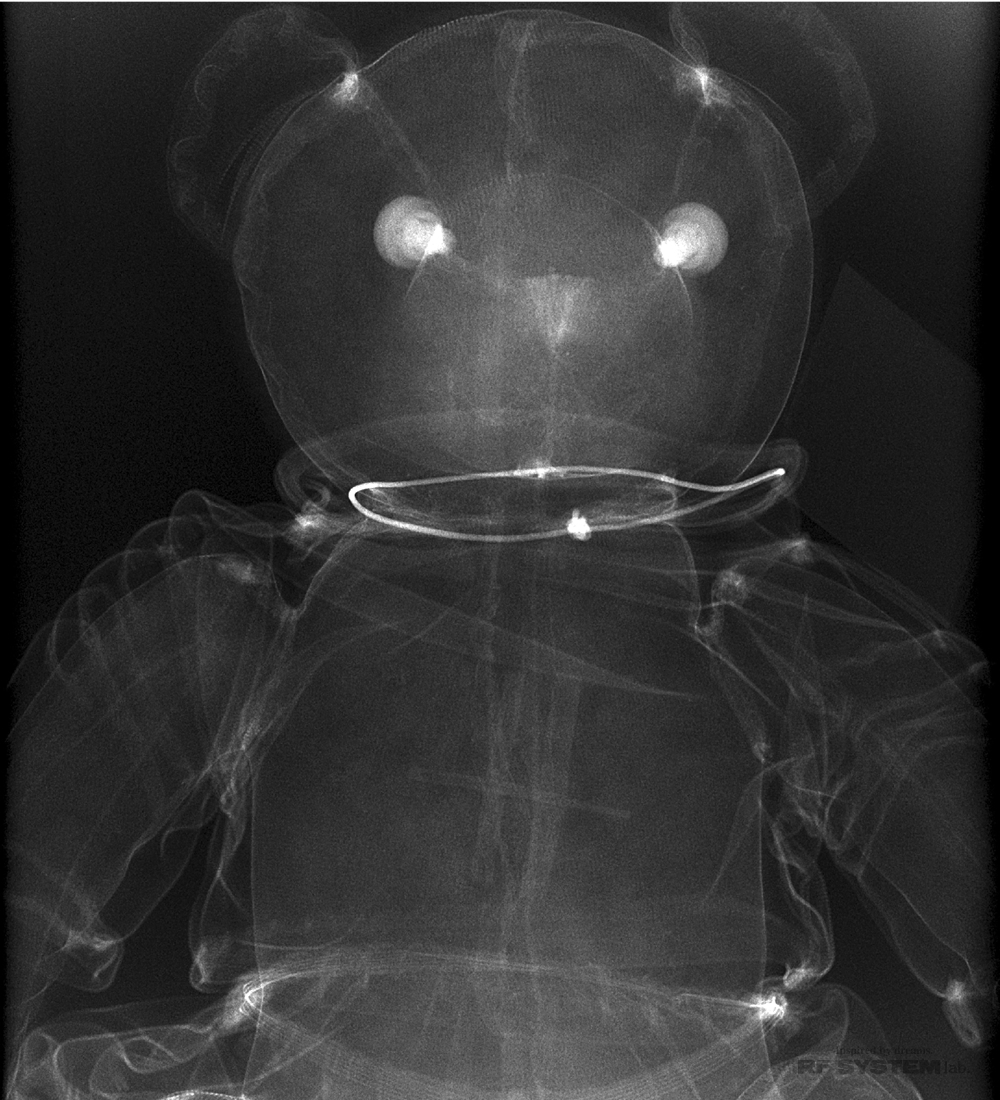

■ ぬいぐるみ

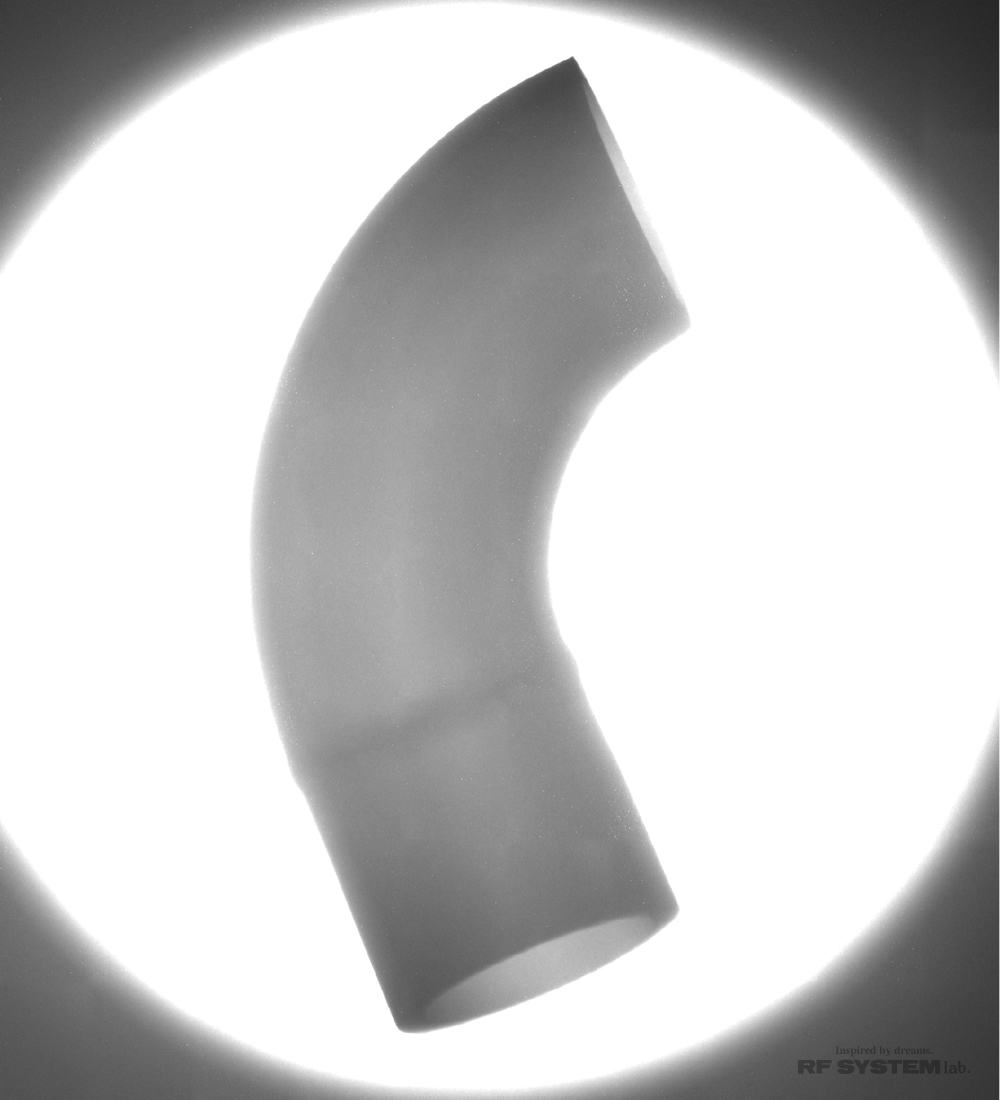

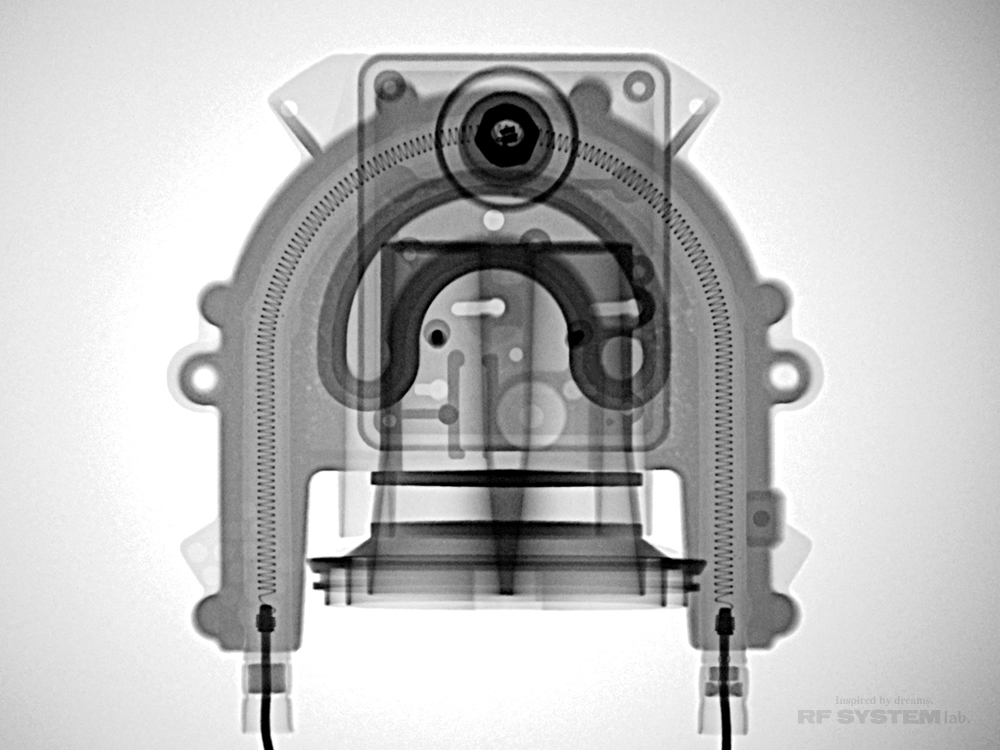

■ 排水部材

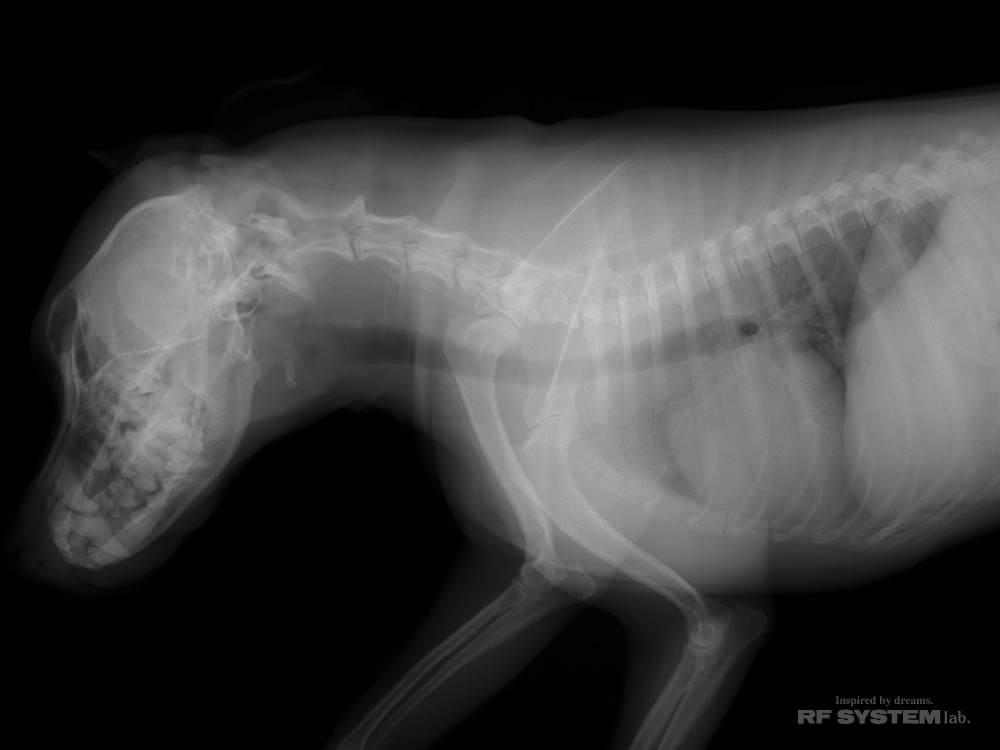

■ 犬（生体）
デジタルＸ線センサーに必要な別売品　　　メールにてお問い合わせください
ソフトウエアー　　ＮＸ専用イメージングソフトウエア　　￥52500(税込み）
１７インチデスクトップ型（ソフトウェア含む）ＨＤＤ250ＧＢ　11000枚保存　半切22ＭＢ場合
　￥196700　(税込み）　
１4インチノート型（ソフトウェア含む）ＨＤＤ250ＧＢ　11000枚保存　半切22ＭＢ場合
　￥217770　(税込み）　
高輝度モニターカラー　　
１９インチ　￥210000　(税込み）　２１インチ　￥262500(税込み）
高画質インジェクトプリンター
￥157500(税込み）
ハードデスク　　500ＧＢ　２５５００枚　￥35490(税込み）
消耗品
ＵＰ-ＤＦ500　用
ブルーサーマルフィルームＵＰＴ-517ＢＬ
半切りサイズ１２５枚入り￥39375(税込み）
　ＵＰＤＦ500用クリニングキット　
ＵＰＡ-500　￥9450(税込み）
保守サービス
ＶＩＰプログラム　（月額￥8190の５年間契約￥491400(税込み）
ＳＯＭＹドライメージヤー（月額￥5250の５年間契約￥315000(税込み）
設置工事費￥157500(税込み）
持ち運び自由　新製品　ポータブルＸ線装置メールにてお問い合わせください
