無線ＬＡＮ　アンテナ　10ｍしか飛ばない電波をアンテナの高利得により50ｍ～100ｍまで飛ばす事も可能
指向性のアンテナなど、目的に応じてアンテナを選択してください。
アンテナの特注製作
主に納品先はコンピューター、パソコンメーカーの納入が主です。メーカー系列の販売会社等への見積もり致します。
ＫＤＤ（株）電波事業　077-589-2354　ＦＡＸ　077-589-4892　メールで確認する
会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多１丁目2-7-1708　　　　通販法　　　今までの納品先
通信機器事業　　　滋賀県野洲市木部930　　077-589-2354　ＦＡＸ　077-589-4892　
010-81-77-589-2354　　　ＥＡＸ　010-81-77-589-4892
テレビ番組製作企画部　03-3405-2303　FAX　03-3405-2304
国際郵便サービス（海外への発送）　　国別引受条件早見表
外国への配送も行っております　　インボイス証明はメール、ＦＡＸさせて頂きます
英語
english		 韓国語
korean		 中国語
chinese		 フランス語
Francais
お振込み口座　ＳＨＩＧＡ－ＢＡＮＫ
A transfer account
スペイン語
Espanol		 イタリア語
L'italiano		 ポルトガル語
Portugues		 ドイツ語
Deutsch
日本貿易機構（ジェトロ）　http://www.jetro.go.jp/indexj.html
●こんな方法が無線ＬＡＮ電波の飛距離アップに役立ちます
八木型アンテナ
 ▼ 2400Y12
空中線型式  カバー付8素子八木型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  12dBi
コネクター  NJ
寸法  420mm±10mm(取付金具を除く)
重量  625g±10g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥15,010（税別）メールで注文する
　

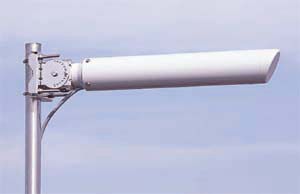

 ▼ 2400Y12B
空中線型式  カバー付8素子八木型
    (仰角可変型)
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  12dBi
コネクター  NJ
寸法  484mm±10mm(取付金具を除く)
重量  840g±10g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥19,420（税別） メールで注文する
    ●金具部アップ写真


 ▼ 2400Y15
空中線型式  カバー付19素子八木型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  15dBi
コネクター  NJ
寸法  1060mm±15mm(取付金具を除く)
重量  1710g±30g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥48,090（税別）メールで注文する

　2400y19.pdf（外観図） へのリンク 　　2400y19.15.pdf（取り付け図） へのリンク　

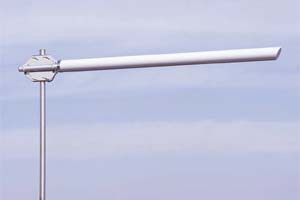

 ▼ 2400Y19
空中線型式  カバー付27素子八木型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  19dBi
コネクター  NJ
寸法  1480mm±15mm(取付金具を除く)
重量  1940g±30g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥52,290（税別）メールで注文する

■平面アンテナ
長距離向け平面アンテナ
PA2413A \22,680(税別)
(N-Jケーブル30ｃｍ）
PA2413S \22,680(税別)
　（SMAJコネクタ）
周波数：2400～2500MHｚ
利得：13dBi
入力インピーダンス50Ω
電圧定在波比：2.0以下
接栓：N-J（Aタイプ)/SMAJ（Sタイプ）
全長：約18cm
空中線形式 導波器付4ﾊﾟｯﾁ型平面ｱﾝﾃﾅ
周波数 周波数：2400～2500MHｚ
用途 固定局用
利得 公称 13 dBi
半値幅 E面：40度 H面：40度
入力ｲﾝﾋﾟｰﾀﾞﾝｽ 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
重量 約 0.6kg
全長 約 177×169×28 mm（ｱﾝﾃﾅ部）
耐風速 50 m/sec
適合ﾏｽﾄ径 Φ32～60 mm
長距離向け平面アンテナ
PA2409A \15,120(税別)
(N-Jケーブル30ｃｍ）
PA2409S \15,120(税別)
　（SMAJコネクタ）
周波数：2400～2500MHｚ
利得：9dBi
入力インピーダンス50Ω
電圧定在波比：2.0以下
接栓：N-J（Aタイプ)/SMAJ（Sタイプ）
全長：約9cm
空中線形式 導波器付1ﾊﾟｯﾁ型平面ｱﾝﾃﾅ
周波数 2400～2500 MHz
用途 固定局用
利得 公称 9 dBi
半値幅 E面：63度 H面：77度
入力ｲﾝﾋﾟｰﾀﾞﾝｽ 50 Ω
定在波比 2.0 以下
最大入力電力 3 W
重量 約 0.2kg
全長 約 82×92×17 mm（ｱﾝﾃﾅ部）
耐風速 50 m/sec
適合ﾏｽﾄ径 Φ32～60 mm
■コリニアアンテナ

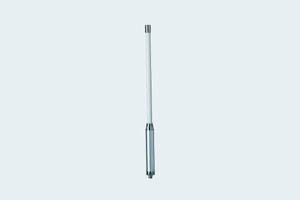

 ▼ F2405L
空中線型式  1/2λ6段コリニア型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  5dBi±1dBi
最大入力電力  10W
コネクター  NJ
寸法  580mm±10mm(接栓部を除く)
重量  720g±30g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥13,440（税別）メールで注文する
　
 ▼ F2407L
空中線型式  1/2λ8段コリニア型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  7dBi±1dBi
最大入力電力  10W
コネクター  NJ
寸法  700mm±10mm(接栓部を除く)
重量  720g±30g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥15,010（税別）メールで注文する
　
 ▼ F2409L
　 空中線型式  1/2λ12段コリニア型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  2.0以下
利得  9dBi±1dBi
最大入力電力  10W
コネクター  NJ
寸法  890mm±10mm(接栓部を除く)
重量  780g±30g(取付金具を含む)
適合マスト  Φ30～Φ62
価格 ￥16,590（税別）メールで注文する

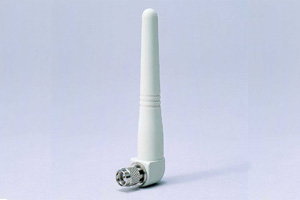

 ▼ H2401LGⅢ
空中線型式  1/2λ型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  2.14dBi
最大入力電力  1W
コネクター  SMA-P
全長  83mm±2mm
重量  12g±2g
価格 ￥2,830（税別）メールで注文する

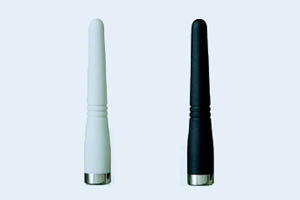

 ▼ H2401SG/H2401SB
空中線型式  1/2λ型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  1.5以下
利得  2.14dBi
最大入力電力  1W
コネクター  SMA-P
全長  74mm±2mm
重量  13g±2g
価格 ￥2,540（税別）メールで注文する

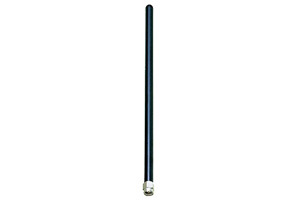

 ▼ ANT-SS-388
空中線型式  コリニア型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  2.0以下
利得  4dBi以上
接栓  SMA-P
寸法  185mm±3mm
重量  9g±2g
価格 ￥5,220（税別）メールで注文する

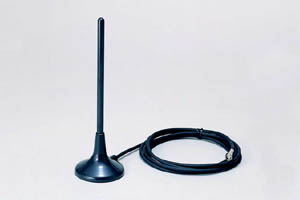

 ▼ P2405S
空中線形式  ホイップ型
周波数  2400MHz～2500MHz
インピーダンス  50Ω
VSWR  2.0以下
利得  4.0dBi(ｹｰﾌﾞﾙ損失含まず)
最大入力電力  2W
コネクター  SMA-P
ケーブル  2D-LFB-S
全長  191mm±4mm
ｹｰﾌﾞﾙ挿入損失  2.4dB
価格 ￥8,690（税別）メールで注文する




■同軸避雷器

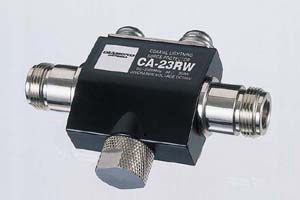

 ▼ CA-23RW
　 型式  防雨型同軸避雷器
周波数範囲  DC～2500MHz
VSWR  1.1以下
ロス  0.2dB以下
耐電力  200W PEP
放電開始電圧  DC230V±15%
衝撃波放電電圧  1000V
衝撃波電流耐量  6000A
衝撃波反復放電耐量  500回以上
絶縁抵抗DC-100V  10000MΩ以上
コネクター  NJ/NJ
外形寸法  78W×55H×26Dmm
重量  約150g
価格 ￥メールで注文する

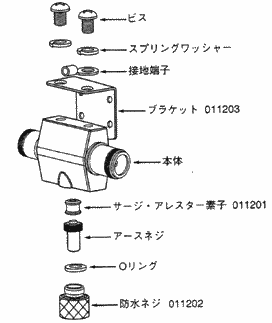

▼CA-23RW外観図

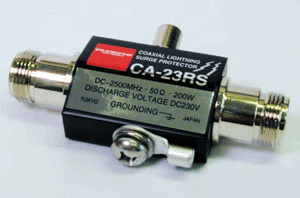

 ▼ CA-23RS
型式  同軸避雷器
周波数範囲  DC～2500MHz
VSWR  1.1以下
ロス  0.2dB以下
耐電力  200W PEP
放電開始電圧  DC230V±15%
衝撃波放電電圧  1000V
衝撃波電流耐量  6000A
衝撃波反復放電耐量  500回以上
絶縁抵抗DC-100V  10000MΩ以上
コネクター  NJ/NJ
外形寸法  78W×41H×20Dmm
重量  113g
価格 ￥3,410（税別）メールで注文する

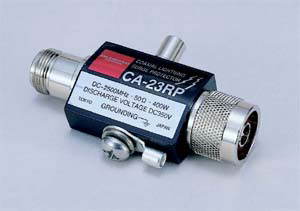

 ▼ CA-23RP
　 型式  同軸避雷器
周波数範囲  DC～2500MHz
VSWR  1.1以下
ロス  0.2dB以下
耐電力  400W PEP
放電開始電圧  DC350V±15%
衝撃波放電電圧  1000V
衝撃波電流耐量  6000A
衝撃波反復放電耐量  500回以上
絶縁抵抗DC-100V  10000MΩ以上
コネクター  NJ/NP
外形寸法  77W×41H×21Dmm
重量  114g
価格 ￥3,500（税別）メールで注文する
　
■ニ分配器

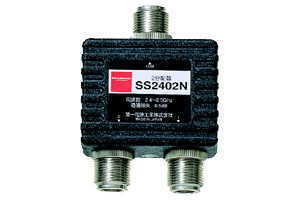

 ▼ SS2402N
空中線型式  ニ分配器
周波数  2200MHz～2600MHz
インピーダンス  50Ω
VSWR  1.2以下
挿入損失  0.8dB以下
コネクター  NJ
寸法  W57±1 H77±1 D27±1
重量  146g±10g
価格 ￥11,970（税別）メールで注文する
　
■ダミーロード

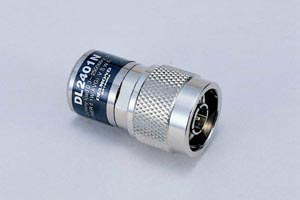

 ▼ DL2401N
空中線型式  ダミーロード
周波数  0.3MHz～2500MHz
インピーダンス  50Ω
VSWR  1.2以下
定格電力  0.1W(AVG) 0.25W(PEAK)
コネクター  NP
寸法  Φ21×36
重量  51g
価格 ￥11,970（税別）メールで注文する

FOMA用ウインドウアンテナ 　　　　　　　　FOMA用データ通信アダプター

ＦＯＭＡ端末とパソコン、アンテナ、電源を同時接続する　電源を同時に使えるのは業界初
データ送信中のバッテリー切れの心配は、もう、いりません

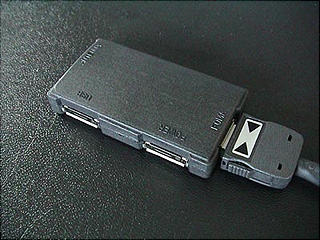

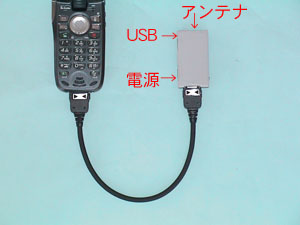

FOMA用データ通信アダプター

データ通信アダプタ

FOMA-ADP　￥31,250（税別）メールで注文する

FOMA端末の外部接続端子の電源、USB、ANTENAを三分配させる
データ通信アダプターです。外部アンテナ、電源、USB接続を同時にできます。

商品には、USBケーブル、電源ケーブル、外部アンテナは含まれません。

対応機種：全FOMA端末
SH2101Vの外部接続端子には、アンテナ端子がありませんので、外部アンテナ端子の機能は利用できません。

※製品の仕様は開発中のため、商用品では変更になる可能性がございます。

意匠登録出願済

パソコン、FOMA端末は商品に含まれません。この製品は、株式会社NTTドコモに認証された製品ではありません。


■同軸ケーブルフジクラ製品 LAN用　2、4GHZ　基地局用ケーブルとコネックター
５ＤーＳＦＡ　　コネクター　2、4GHZ　対応　１個当たり￥2.690（税別）　１ロット各50ケ以上で受注生産　　納期　３０日～60日程
8ＤーＳＦＡ　　コネクター　2、4GHZ　対応　１個当たり￥3.026（税別）　１ロット各50ケ以上で受注生産　　納期　３０日～60日程
５ＤーＳＦＡ（PE)　同軸ケーブル　2、4GHZ　対応　１ｍ当たり￥271（税別）　１ロット各50ケ以上で受注生産　　納期　３０日～60日程
8ＤーＳＦＡ（PE)　同軸ケーブル　2、4GHZ　対応　１ｍ当たり￥555（税別）　１ロット各50ケ以上で受注生産　　納期　３０日～60日程

NP-NP　ケーブルセット
５ＤーＳＦＡ（PE)　5ｍ　NP-NP￥7.670（税別）　　　５ＤーＳＦＡ（PE)　10ｍ　NP-NP￥9135（税別）　　
５ＤーＳＦＡ（PE)　15ｍ　NP-NP￥10558（税別）　　　５ＤーＳＦＡ（PE)　20ｍ　NP-NP￥12.280（税別）
５ＤーＳＦＡ（PE)　30ｍ　NP-NP￥13460（税別 　　　５ＤーＳＦＡ（PE)　35ｍ　NP-NP￥16.350（税別）
５ＤーＳＦＡ（PE)　40ｍ　NP-NP￥17.790（税別）　　　５ＤーＳＦＡ（PE)　45ｍ　10NP-NP￥19240（税別）　　
５ＤーＳＦＡ（PE)　50ｍ　NP-NP￥20685（税別）　　　５ＤーＳＦＡ（PE)　55ｍ　NP-NP￥22.120（税別）
５ＤーＳＦＡ（PE)　60ｍ　NP-NP￥23.572（税別


8ＤーＳＦＡ（PE)　5ｍ　NP-NP￥9975（税別）　　　8ＤーＳＦＡ（PE)　10ｍ　NP-NP￥12.920（税別）　　
8ＤーＳＦＡ（PE)　15ｍ　NP-NP￥15.880（税別）　　　8ＤーＳＦＡ（PE)　20ｍ　NP-NP￥18.830（税別）
8ＤーＳＦＡ（PE)　30ｍ　NP-NP￥21780（税別） 　　　8ＤーＳＦＡ（PE)　35ｍ　NP-NP￥27.690（税別）
8ＤーＳＦＡ（PE)　40ｍ　NP-NP￥30.640（税別） 　　　8ＤーＳＦＡ（PE)　35ｍ　NP-NP￥33.600（税別）
8ＤーＳＦＡ（PE)　50ｍ　NP-NP￥36.550（税別） 　　　8ＤーＳＦＡ（PE)　55ｍ　NP-NP￥39.500（税別）
　8ＤーＳＦＡ（PE)　60ｍ　NP-NP￥42.350（税別）
 ▼ アンテナ用　同軸ケーブル


・カスタムオーダー承ります（コネクター・ケーブルの種類・長さをご指定ください）
ご注文方法 | 商品の発送 | 代引きの場合
現金書留 | 注文 | 返品及び交換

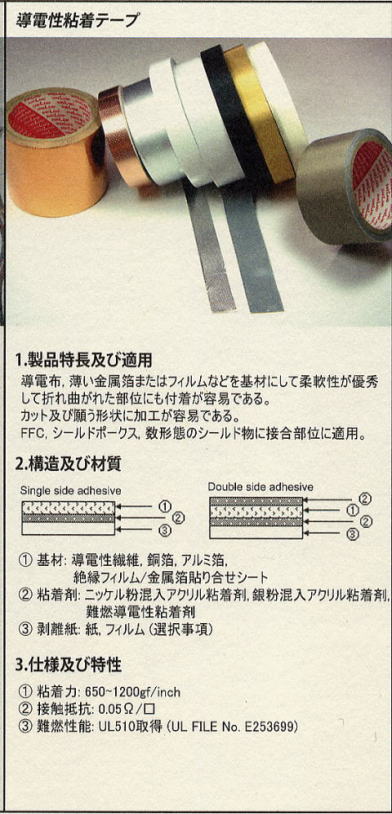

製造工場でたくさん使っていただける導電性粘着テープの製造　低価格で製造事業所で発送
今までの納品先   メールで見積もりする


銅箔　アルミ箔　導電性繊維777C難燃樹脂　絶縁フイルム　金属箔　貼り合わせシートの素材で　
　　　　粘着剤などをつけます　ニッケル混入アクリル粘着剤　銀粉混入アクリル粘着剤　難熱導電性粘着財
　　　　　紙　フイルーム粘着剤など　要望にて製造いたします

難燃樹脂の７７２Ｃの25ｍｍ幅で10ｍ巻きは手軽で加工しやすいので工場生産ラインで数多くつかわれています
最近では電子ロボット、半導体の制御部分、精密機械の動作部分、モーター稼動のノイズ部分、など
　宇宙衛星の精密電子制御　IC回路の誤動作防止部分など数多くつかわれています
生産ラインでは難燃樹脂の７７２Ｃの糊付きが多くつかわれますが、補修メンテには、何回も巻き替えができるので糊なしが使われます
　　難燃樹脂の７７２Ｃのカットの幅は注文にて加工ささていただきますメールで見積もりする
　　

　
メールで見積もりする  工場様（製造）
　半導体工場に納品   今までの納品先
ＰＤＦ　カタログダウンロード　　工場納品

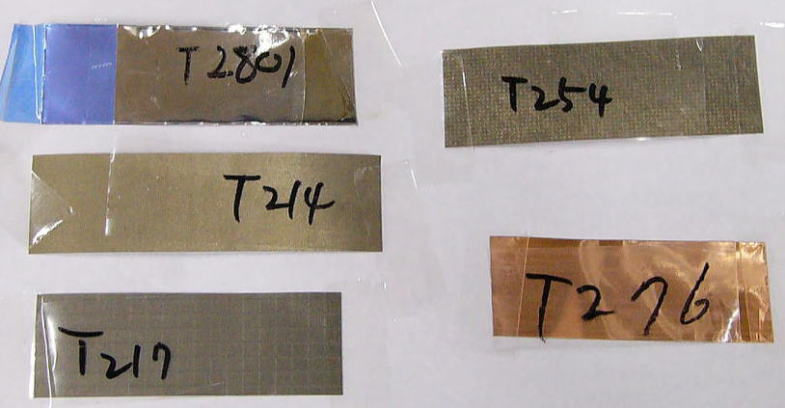

Ｔ276（25ｍｍＸ25ｍ巻き）　のり付き 導電銅テープ10巻 ￥39000（税別）
メールで見積もりする
Ｔ2801（25ｍｍＸ25ｍ巻き）のり付き 導電アルミテープ10巻 ￥16800（税別）
メールで見積もりする
Ｔ217（25ｍｍＸ25ｍ巻き）のり付き 導電ＲＳテープ10巻 ￥45000（税別）
メールで見積もりする
Ｔ218（25ｍｍＸ25ｍ巻き）のり付き 導電タフタテープ10巻 ￥45000（税別）
メールで見積もりする
写真は近日中に添付ささていただきます
Ｔ254（25ｍｍＸ25ｍ巻き）のり付き 導電不織布テープ10巻 ￥48000（税別）
メールで見積もりする
Ｔ214（25ｍｍＸ25ｍ巻き）のり付き 導電不織布粘着テープ1巻￥9000（税別）
芯内径75ｍｍ		 メールで見積もりする
導電不織布テープ10巻￥45000（税別）

メールで見積もりする
幅150ｍｍで長さ200ｍ巻き
Ｔ214（150ｍｍＸ200ｍ巻き）のり付き 導電不織布粘着テープ1巻
￥96000（税別）芯内径75ｍｍ		 ￥96000（税別）芯内径75ｍｍです
Ｔ200（150ｍｍＸ200ｍ巻き）のり付き 導電不織布粘着テープ1巻
￥90000（税別）芯内径75ｍｍ		 ￥90000（税別）芯内径75ｍｍです
ダイワボウ615銅布テープ（25ｍｍＸ20ｍ巻き）のりなし 　　　　　導電不織布テープ１巻

￥6500(税別）
メールで見積もりする
ダイワボウ175Ｃテープ（14ｍｍＸ20ｍ巻き）のりなし 　　　　導電不織布テープ１巻

メールで見積もりする
￥4300（税別）
ＳＨＩＮＷＡが独自で防磁シールド素材の研究、銅、ニッケルメッキを施した画期的な
金属繊維素材をテープ状、反物状に加工して製品化しました。各種計測器などの誤作動に影響する周波数（３０ＭＨｚ～３０ＧＨｚ）の範囲で
電波障害を９０％カットするものです・・・・・・・・・・・本当にすごいモノなのです!!

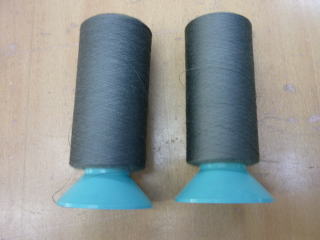

175Ｃ繊維　電磁波防止 電波回り込み防止シールドテープ 電波回り込み防止シールドテープ　同軸ケーブル 電源ケーブル　シールド繊維
布地 シールドテープカッテング 同軸ケーブル 電源ケーブル
口素材テープは１７５Ｃシールドテープ（２５ｍ/ｍ×２ｍｘ３本）　￥２.３９４（税別）　　　　　
口布地は１７５Ｃ（１１１ｃｍ×１ｍもの）ｍあたり　コンピューターを包み込む布製シールド 　￥８．６１０
今までの納品先
　電子機器製造　粘着テープ製造　機械機器製造　電磁機器製造　半導体製造　精密機器製造　ハーネス工場
その他　電信通信　電波通信製造　電波機器の使用事業所など
　　　　　　　　　　防衛庁、消防、救急車などの無線通信車に数多く導入しております
全国　各県警察本部　情報通信（県警車両　パトカーの無線機の電波の回りこみ対策に）ご検討ください
銅布テープ615
電線巻き		 615銅布テープ20ｍ巻き
幅25ｍｍ　のりなし
￥6500(税別）		 同軸ケーブル加工
の内心カバーにほとんど紙上のものが巻きつけていました		 同軸8Ｄ2Ｗには巻いてありませんでした
175C（銅、ニッケル）テープ巻き
のり付タイプ巻き10ｍ幅25ｍｍ
￥4800(税別）　		 小型パソコンの電磁波遮断にのり付テープを””
175C（銅、ニッケル）テープ巻き 電線ケーブルに巻きつけることで電波の廻りこみ防止をいたします
ケーブルから電波の漏れを遮断します
高出力ブースター2ｋｗクラス、60Ａ～80Ａ位には
175Ｃを巻きつけることで
電波の漏れをなくします		 銅布テープ615
電線巻き電気は導通します		 175C（銅、ニッケル）テープ巻き
粘着タイプ巻き10ｍ幅25ｍｍ電気は導通します		 あたりまえですが
布粘着テープ電気は導通します
電磁波遮断シートの加工作業と　製造
電磁波遮断シート 電磁波遮断シート 電磁波遮断シート 電磁波遮断シート
フイルムは2000年から製造　次世代の磁場シールド　磁場吸収体　　ノイズを抑制する　フイルムです
磁場シールド　磁場吸収体　　ノイズを抑制する　フイルム
さらに詳細はここをクリックしてください

メッキ方式　　厚さ0.012ｍｍ　ｍ2￥4800　
サンプル価格はメールよりお問い合わせください
メール
メッキ方式厚さ0.024ｍｍ　ｍ2￥9600
サンプル価格はメールよりお問い合わせください
メール
特注　磁場シールド　磁場吸収体　　ノイズを抑制する　フイルムをテープ式に切断し粘着テープにする
詳細はここをクリックしてください

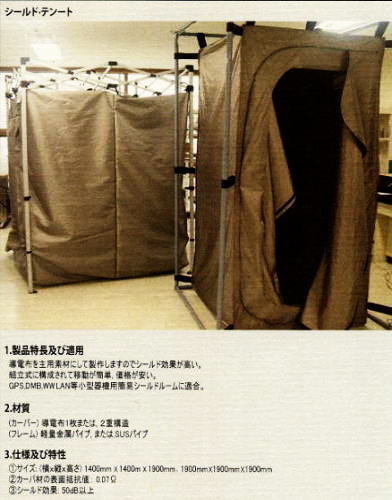

外張り式シールドルームです
