携帯電話が圏外になります 175Ｃ ２重シールド加工
携帯電話を強制的に圏外の環境にする圏外試験ツール
電磁波を遮蔽する素材を使用（携帯電話の電波に対して-60dBのシールド性能）、
携帯電話の圏外状態での検証試験を手軽に実施することが可能 しかも低価格にて製造加工しています |
シールドルームの修理及び補修費用、シールドルームも耐用年数にて性能が劣化します
何百万円もするシールドルームがシールドの性能をなくすことで、補修、修理となりますと
大変大きな費用が発生します そこで
|
| シールドルームの中にシールドテントを使ってみてはいかがですか？？ |
| ↓低価格にてシールドテントを製作することができます |
| 導電布でシールドができないと思っていませんか？？ほとんどの方が無理と思い込んでいます |
| それができるんです 2重のテント工法なら-60～-70ｄｂ減衰ができるんです |
| シールド性能表ＰＤＦファイル 電界シールド効果 ＫＥＣ測定法 データーを
|
| 2重のシールド効果 2重のテント工法 減衰をさらに減衰 |
| ↓シールドテント工法で完璧 |
 |
性能は落ちるとご心配？？ それではまずテストするのにシールドテントを
レンタルにて使用していただければ性能のよさがわかっていただけます |
電界シールド効果を良くするための方法として2重．3重にするのも1つの案ですが．テントの組み立て式の場合には
生地を縫製しているために縫製針糸0.3ｍｍ網目からでも電波漏れしますので
100ＭＨｚシールド効果500ＭＨｚシールド効果900ＭＨｚシールド効果の規定レベルよりデシベルは上がります |
| そこで-30ｄｂ以上を実験での測定が必要な場合には↓こんな方法がございます テントの中にテントを”” |

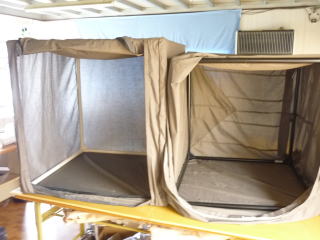

シールドテント外側2000ｍｍＸ2000ｍｍＸ2000ｍｍ シールドテント内側 1800ｍｍＸ1800ｍｍＸ1800ｍｍ
テントを2つ組み立てることで電波測定してみますと 1つのテントを2重．3重にするよりも-デシベル効果がいいです |
テントの場合は30dB～40ｄｂ以上のシールド性能（シールド2重又はシールドテントを外と仲の2つ区分の使用の場合）
を電磁波防止対策として、人工衛星の収納等にも使用 |
2重シールドの映像をご覧ください |
おすすめとしてはシールドテントの中にシールドテントを組み立てる方法がベストであると考えられます
2重のシールド効果 |
| |
|
携帯電話が圏外になるシールドルーム 携帯電話は受信感度レベルがよくなり
1ｍｍの穴の隅間でも電波が侵入して携帯電話がつながります 電波状態が悪くなると携帯電話の受信レベルが増幅され電波がつながりやすくなります
生地でのシールドルームでは携帯電話を圏外にすることは困難なことでした
携帯電話が圏外にするためのシールドルームはシールド繊維.開閉部分 チャックの開閉 縫製糸.などの苦難を乗り越えることができました |
| 電磁波遮断繊維 175Ｃ シールドルーム 製作 ＫＤＤ（株）ＥＭＩ 077-589-2354 kdd002@kdd1.com |
| 会社概要 ＫＤＤ（株） 大阪市城東区新喜多１丁目 通販法 今までの納品先 |
| 電磁波繊維シールド製造 滋賀県野洲市木部930 077-589-2354 ＦＡＸ 077-589-4892 |
|
携帯電話が圏外になります 175Ｃ ２重シールド加工
携帯電話を強制的に圏外の環境にする圏外試験ツール
電磁波を遮蔽する素材を使用（携帯電話の電波に対して-60dBのシールド性能）、
携帯電話の圏外状態での検証試験を手軽に実施することが可能 しかも低価格にて製造加工しています |
 |
 |
 |
 |
 |
 |
| チャック式 開閉 |
マジック開閉 |
電源挿入口 |
 |
 |
 |
携帯電話が圏外になります 1ｍｍの隙間があれば携帯電話の受信は増幅され通信状態になります
開閉 フアスナーの隙間から電波がもれます 縫製糸の針穴からも電波漏れします
弊社の縫製技術にて難問を解決しています |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 開閉 サイズ 1800ｍｍＸ1800ｍｍ |
サイズ Ｗ2000ｍｍＸＨ1900ｍｍＸＬ2000ｍｍ |
|
| |
梱包 |
|
 |
 |
 |
| ソケット８個 |
シート２枚 |
ポール８本 |
| |
|
強いノイズの場合にはシールドテントを３重にします テントの中にテントをします ３重ですとシールドは最大の性能をえることが出来ます
シールド３重を希望される企業様の要望が増えています 150ＭＨＺ 200ＭＨＺ 400ＭＨＺの強烈なノイズもカットします |
| シールドテントで役立つならばシールドルームの必要性はなくなります |
↓そこでレンタル費用 ３重シールドテントもレンタルできます
（Ｈ） 2000ｍｍＸ（Ｗ）2000ｍｍＸ（Ｌ）2000ｍｍ （Ｈ）1800ｍｍＸ（Ｗ）1800ｍｍＸ（Ｌ）18000ｍｍ （Ｈ）1600ｍｍＸ（Ｗ）1600ｍｍＸ（Ｌ）16000ｍｍ
シールドルームレベルの性能を発揮します |
| 枠組柱は全部で12本（横柱は8本、縦柱は４本 接続ソケットは８個が最低個数 今までの納品先 レンタル メールにて見積もりささていただきます |
| 2重のシールド効果 2重のテント工法 レンタル |
175Ｃ ２重シールド加工で携帯電話が圏外になります
（開閉部 フアスナーに弊社独自の加工を施しています） |
 |
 |
 |
２重テント |
| サイズ 高さＸ横Ｘ奥行き |
開閉口
（横Ｘ高さ） |
電磁波繊維 |
短期間
１４日まで
（税別） |
初回月額（税別）
月額（税別）
|
２ヶ月目から
月額（税別） |
| 90ｃｍＸ90ｃｍＸ90ｃｍ |
80Ｘ80ｃｍ |
175Ｃ |
￥36000 |
￥54000
|
￥50400 |
| 80ｃｍＸ80ｃｍＸ85ｃｍ |
75Ｘ85ｃｍ |
175Ｃ |
￥32000 |
￥51000 |
￥48000 |
| 100ｃｍＸ100ｃｍＸ100ｃｍ 2重 |
90Ｘ90ｃｍ |
175Ｃ |
￥64800 |
￥97200 |
￥90700 |
| 50ｃｍＸ50ｃｍＸ50ｃｍ |
45Ｘ45ｃｍ |
372Ｎ
（視認性） |
￥28000 |
￥43800 |
￥40500 |
| 60ｃｍＸ60ｃｍＸ60ｃｍ 2枚 |
55Ｘ55ｃｍ |
372Ｎ
（視認性） |
￥50400 |
￥78800 |
￥72900 |
| 90ｃｍＸ90ｃｍＸ90ｃｍ |
80Ｘ80ｃｍ |
372Ｎ
（視認性） |
￥37800 |
￥58500
|
￥54000 |
| 100ｃｍＸ100ｃｍＸ100ｃｍ 2枚重ね |
90Ｘ90ｃｍ |
372Ｎ
（視認性） |
￥68000 |
￥105300 |
￥97200 |
| 200ｃｍＸ200ｃｍＸ200ｃｍ |
190Ｘ170ｃｍ |
175Ｃ |
￥44100 |
￥69300
|
￥63000 |
| 210ｃｍＸ210ｃｍＸ210ｃｍ 2枚重 |
200Ｘ200ｃｍ |
175Ｃ |
￥79300 |
￥124700 |
￥113400 |
| 300ｃｍＸ200ｃｍＸ300ｃｍ |
290Ｘ170ｃｍ |
175Ｃ |
￥72000 |
￥112500
|
￥100800 |
| 310ｃｍＸ210ｃｍＸ310ｃｍ 2枚重 |
300Ｘ300ｃｍ |
175Ｃ |
￥129600 |
￥202500 |
￥181400 |
| 130ｃｍＸ200ｃｍＸ90cｍ |
120Ｘ98ｃｍ |
175ｃ |
￥40500 |
￥63000
|
￥58500 |
| 140ｃｍＸ210ｃｍＸ100cｍ 2枚重 |
130Ｘ110ｃｍ |
175Ｃ |
￥72900 |
￥113400 |
￥105300 |
| 別途送料 1ｍタイプ￥2100 2ｍ～タイプ￥4200が必要です。メールで申し込む |
|
|
テスト用シールドルームレンタル
メールメールで注文する縫製製品のデータが必要な場合測定をさせていただきます。費用3万円～が必要となります。
シールドルームの有償レンタルしています |
| ●主 な 特 徴● |
| ・軽量で組立も簡単、未使用時はたたんでコンパクトに収納でき、しかも納期は早く格安です |
|
| |
| ・テントのように骨組みを組み立てる方法と、天井から蚊帳のように吊下げる天吊りタイプが出来ます。 |
|
| |
| ・シールド性能は-40dB～60ｄＢでワイヤレスマイク、無線LAN等の影響を防げます。 |
|
電磁波素材はどのタイプにしますか？ 周波数３０ＭＨｚ～３０ＧＨｚの範囲で４０ｄＢ～６０ｄＢの減衰効果があります。ＶＣＣＩ規制（日本）はもちろんＣＩＳＰＲ（国際規格）をはじめＦＣＣ規制（米国）をクリアーし、ＣＥマーキング習得に最適な素材と言えます。（詳細はシールド性能グラフに示しております。）また、ノイズ対策の電気工業資材としてハイレベルなノイズ減衰効果が得られます。
|
102Ｃ |
175Ｃ |
972C/1 |
893Ｎ/Ｄ |
３７２Ｎ |
３７２C |
４７３Ｈ |
７７２Ｃ |
772Ｎ |
| 価格￥/ｍ |
\6615
（税込） |
\8610
（税込） |
\8610
（税込） |
\6090
（税込） |
\12300
（税込） |
\12300
（税込） |
\30975
（税込） |
\9240
（税込） |
\8715
（税込） |
| 発注単位/ｍ |
100 |
1 |
1 |
10 |
10 |
10 |
1 |
10 |
10 |
| ノンハロゲン導電布 |
|
|
|
|
○ |
○ |
|
|
|
| メッキ金属 |
ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
| メッキ率％ |
20 |
50 |
50 |
30 |
30 |
30 |
30 |
50 |
50 |
| 全幅/ｃｍ |
114 |
114 |
114 |
105 |
135 |
135 |
92Ｘ182 |
114 |
114 |
| 厚み/ｍｍ |
0.16 |
0.16 |
0.20 |
2.10 |
0.20 |
0.20 |
0.07 |
0.16 |
0.16 |
| 後加工 |
透明樹脂 |
透明樹脂 |
難燃加工 |
難燃加工 |
無し |
難燃加工 |
無し |
難燃加工 |
無し |
| 電界シールド効果 アドバンテスト法 シールド性能表ＰＤＦファイル 175Ｃ（1ＧＨｚ～15ＧＨｚ） |
| 100ＭＨｚシールド効果 |
-62ｄｂ |
-68ｄｂ |
-68ｄｂ |
-34ｄｂ |
-68ｄｂ |
-68ｄｂ |
-60ｄｂ |
-68ｄｂ |
-68ｄｂ |
| 500ＭＨｚシールド効果 |
-50ｄｂ |
-68ｄｂ |
-68ｄｂ |
-65ｄｂ |
-65ｄｂ |
-65ｄｂ |
-58ｄｂ |
-68ｄｂ |
-68ｄｂ |
| 900ＭＨｚシールド効果 |
-55ｄｂ |
-58ｄｂ |
-58ｄｂ |
-70ｄｂ |
-56ｄｂ |
-56ｄｂ |
-55ｄｂ |
-58ｄｂ |
-58ｄｂ |
皮膜コーテング
効果 |
シールドでは972Ｃの皮膜コーテンが一番厚いので酸化防止したいところには適切であると考えております |
| 電界シールド効果 ＫＥＣ測定法 |
| シールド性能表ＰＤＦファイル
|
972C/1は難燃加工 でもあり（チユーピングとか.複合資材には最適である）
ＫＥＣ法測定では30MHz～3ＧＨｚの範囲で40ｄｂ～-60ｄｂの高レベルな電磁波減衰効果を発揮します。
また、導電素材として静電気やノイズへの対策にも効果があります。 |
ノンハロゲン導電布（有害物質を使用していません） ３７２Ｃの基材使用
難燃レベル（ＵＬ難燃評価基準でのランキングでのＶＯ相当）メールにて見積もりささていただきます
|
ノンハロゲンとは、塩素、臭素、フッ素などの元素周期律表で第17族に属するハロゲン族元素を含まない材料で
燃焼時に塩素ガスが発生しません。 |
輸出向けの家電等はほとんどの場合、ノンハロゲンの条件を満たしていないと部材としての販売ができません。
部材用途の大半はＦＦＣやＦＰＣ基盤への貼り付けやケーブルテープとなります。よって最終仕様としてはノンハロ難燃、
ノンハロ難燃導通粘着加工仕様が不可欠となります。 |
ノンハロゲン導電布
３７２Ｃの基材を使いノンハロゲン導電布 金属化繊維（メタックス）に綿の耐久性難燃加工（ダイワボウプロパン）を応用
製品の特徴 柔難性 加工性 導電性は変わらず新たな機能が備わりました
特徴 1 難燃工業規格ＵＬ94 Ｖ ｔｍ0を可能にする
特徴 2 ハロゲン系難燃剤を使用していない（ダイオキシン対策）
特徴 3 アンチモンを使用していない （人体への安全性）
その他 低発煙性（従来品比較で接炎時に出る煙の量が少ない、人体への影響が少ない）
低発塵性（従来品との比較において、めっき密着性が強く、毛羽立ちがすくない）
（詳しい詳細についてはここをクリックしてください） |
|
|
購入 見積り依頼
最近は経費の節約で高額なシールドルームより低価格のシールドテントで
充分使用可能であるとのことで、
シールドルーム１台購入するのと同じサイズのシールドテントなら２０台以上購入できます |
| せひお試し下さい 性能の比較をしてみてください |
