PTC面状ヒーターにアルミケースでカバー

会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多1丁目2番7-1708　　　　　通販法　　　今までの納品先

　　　　　　PTCヒーター製造事業（国内．海外）　　　滋賀県野洲市木部930　　077-589-2354 ＦＡＸ　077-589-4892

小型、薄型超省エネのPTCセラミツクヒーター　100V用　1個￥1500（税込）

電気特性は無付加で電圧６Ｖ（４Ａ）温度１５０℃、１２Ｖで約３００℃他で５００℃迄でご使用下さい。経済的で安全、
ノイズが無く長寿命、昇温が早い発熱温度が任意に選定出来ます。
色々な熱源としてご利用を検討下さい。
電圧は６V～２００Vに対応出来ます。サイズは４０Ｘ５０mm厚さ８mm。電線は１００度はより線　0.2ｍｍ　

温度の決め手は↓を参考にしてください↓応用をしてください　産業用　工業用に

アルミケース入りＰＴＣヒーターには配線150ｍｍつけています。
100Ｖタイプなので配線は直列につないでください（電極がない）ＡＣ100Ｖ　ＤＣ100Ｖ
200Ｖかけても温度管理をしてますので温度は一定に保つことができます

岩盤浴は100Vの　100度のヒーターを使用します　1個￥1500（税込）
表面温度は天硝石なら60度ぐらいです　　　　メールで注文

アロマオイルは100Vの150度のヒーターを使用します1個￥1500（税込）メールで注文

茶香炉は100Vの200度のヒ-ターを使用します1個￥1500（税込）メールで注文
例　香取線香　はＰＴＣヒ-ターの3Ｗ

100Vタイプ自動温度コントロール付です

100Vタイプ

　　　　サイズは４０Ｘ５０mm厚さ８mm　電線は２００度～３００度は単線　0.5ｍｍ（防水性がない）
　防水スプレー　　●耐久性に優れた樹脂皮膜　ファイン・ポリイミドワニスFC-114

100Vタイプ

100Vタイプ

サイズは４０Ｘ５０mm厚さ８mm。電線は１００度はより線　0.2ｍｍ　
（防水性がない）　防水対策
防水樹脂コーティングZ-12　￥2550（税込）メール申し込む
クリア樹脂450CC　

サイズは４０Ｘ５０mm厚さ８mm　電線は２００度～３００度は単線　0.5ｍｍ
サイズは４０Ｘ５０mm厚さ８mm。電線は１００度はより線　0.2ｍｍ　

12V用を開発いたしました。測定データー添付　見てください
応用をしてください　産業用　工業用に　補助温度に便利なもの

PTCヒーター 12V　　100度　￥1600（税込）メール申し込む
　　　　　　　12V　150度￥1600（税込）メール申し込む
　　　　　　12V　　200度￥1600（税込）メール申し込む
設計での使用の目安　使用目的の温度50度なら12V100度を使用
すべて温度設定は1/2とお考えください　自動温度コントロール付です

12Vタイプ自動温度コントロール付です

12Vタイプ

サイズは４０Ｘ５０mm厚さ８mm　電線は２００度は単線　0.5ｍｍ（防水性がない）
　防水スプレー　　●耐久性に優れた樹脂皮膜　ファイン・ポリイミドワニスFC-114

12Vタイプ

12Vタイプ

商品説明

☆新製品好評！　多用途のPTC面状ヒーター☆
新製品の多用途セラミツク面状ヒーターです。
各種の機器等に取り付けてご使用下さい。
サイズは４０Ｘ５０mm厚さ８mm。
◆高速加熱：　遠赤外線の放射加熱により加熱処理を短縮することができます。
◆省エネルギー加熱：　高効率放射熱、伝熱型のヒーターであるためランニングコストの低減が可能です。
◆クリーン加熱：　ヒーターからの発塵がないため極めてクリーンな雰囲気に保てます。
◆高精度加熱：　制御性に富んだヒーターであるため非加熱物を均一に加熱することができます。

アルミナヒーター　製作例

使ってびっくり　すぐれものの小型、薄型超省エネのPTCセラミックヒーター　なんです

岩盤浴にヒーターに使用できます　アロマオイルのヒーターに活用できます　茶香炉ヒーターに活用できます

ＰＴＣ　アルミナヒーター（新製品　セラミック面状ヒーター）　（防水性がない）　元はセラミックのサーモスタットなんです
セメントの中では使える構造でないためシリコンで固めてください　水はダメです
防水スプレー　　●耐久性に優れた樹脂皮膜　ファイン・ポリイミドワニスFC-114 防滴防水　メール申し込む　\2,800（税別）
防水　樹脂コーティングZ-12　　クリア樹脂450CC　￥2550（税込）メール申し込む　20L容器（18Lサイズ）￥65000（税込）メール申し込む	クリア樹脂が硬化してきたらやわらかくするもの　ベンゼン（樹脂用）液体　500CC　￥1850　（税込）　メール申し込む

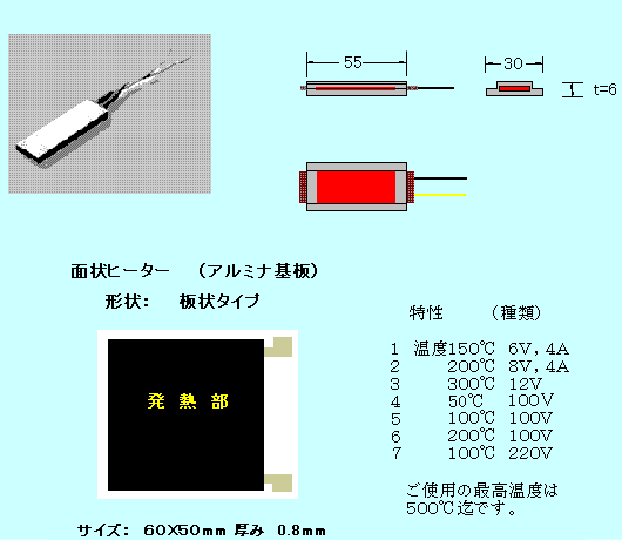

ＰＴＣ　アルミナヒーター厚み8mm　40ｍｍＸ50ｍｍ　放熱板がアルミケース
　　　特殊サイズ　厚み8ｍｍまで　タテ　Ｘ　ヨコ　サイズが製作可能です

生産中止

岩盤浴　温度コントローラー
100V、10A		100V、15A
ＵＴＨ-150　￥15500（税込）		ＵＴＨ-70　￥22800（税込）
100V、15A		100V、20A
￥37500（税込）		￥59850（税込）
100V、30A		100V、2A 足湯専用温度コントローラー
￥59800（税込）		ＤＣ-313　￥4980（税込）　　　　　　　　　最小単位100個以上購入になります　　　　　　　　　ＤＣ-300　￥4990（税込）　　　　　　　　　最小単位100個以上購入になります

温度でコントロールできます　1ポイントしかできません↓そこで

タイマーコントロール　します　　タイマー1分間　通電時間　10段階
　1　通電6秒　54秒休み　2　12秒48秒休み　　3　18秒48秒休み　4　24秒36秒休み　5　30秒30秒休み
6　36秒24秒休み　とする　7　　42秒で18秒休み　8　50秒　10秒休み　9　56秒　4秒休み
このようにプログラムの組み替えができます

例　香取線香　はＰＴＣヒ-ターの3Ｗ

アルミケース入りＰＴＣヒーターには配線150ｍｍつけています。
100Ｖタイプなので配線は直列につないでください（電極がない）ＡＣ100Ｖ　ＤＣ100Ｖ
200Ｖかけても温度管理をしてますので温度は一定に保つことができます
岩盤浴は　100度のヒーターを使用します　1個￥1500（税込）表面温度は天硝石なら60度ぐらいです
メールで注文

アロマオイルは150度のヒーターを使用します1個￥1500（税込）メールで注文

茶香炉は200度のヒ-ターを使用します1個￥1500（税込）メールで注文
例　香取線香　はＰＴＣヒ-ターの3Ｗ

ヒーターにサーモスタットを結線した製作例

アルミナ基盤面状ヒーター　　まず設計段階にてテスト用としてサンプル購入してみてください
　　　　　　　　　　　　　　小型、薄型超省エネのPTCセラミックヒーター　1個￥1500（税込）

会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多1丁目2番7-1708　　　通販法　　　今までの納品先

　　　ＰＴＣヒーター製造事業　　　滋賀県野洲市木部930　　077-589-2354　ＦＡＸ　077-589-4892

アルミナヒーターのOEM製作例

用途例

オートバイのオートチョーク、スノーモービルのスロットルヒーター、調乳ポット、おしりナップウォーマー、電子温灸器、ソフトあんか、給湯器、自動販売機の除湿用、ペット用ヒーター、コンタクトレンズ洗浄器、液体電子蚊取器、電子香炉器、複写機、プリンター、給水ポンプ、ファクシミリ等の除湿用、冷蔵庫、配管等の凍結防止ヒーター　等

安全、省エネの茶香炉、アロマ香炉、蚊取り器用ＰＴＣヒーター
火災を予防出来る安全省エネのＰＴＣセラミックヒーターです。
熱源のローソク等を簡単に改造できます。

実用例（ヒーターの設計施工）

用途例
　オートバイのオートチョーク、スノーモービルのスロットルヒーター、調乳ポット、おしりナップウォーマー、電子温灸器、ソフトあんか、給湯器、
自動販売機の除湿用、ペット用ヒーター、コンタクトレンズ洗浄器、液体電子蚊取器、電子香炉器、複写機、プリンター、
給水ポンプ、ファクシミリ等の除湿用、冷蔵庫、配管等の凍結防止ヒーター等
