電磁波シールド　2重シールドルームの製作　　
2003年では電波状況は著しい技術の発展にともない受信感度がよくなり電波遮断が難しくなりました
2重の縫製をしないと電波の遮断ができません
わずか1ｍｍの隙間でも電波遮断ができません　そこで下記のような電波テストを行いました
 電波の状況のいい場所おこないました
●電磁波防止素材
　B-107-12
ＥＭＣ対策.難燃性繊維、導電性繊維、フオーム、ＦＣメッシュー、導電性粘着テープ製造、
会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多1-2-7-1708　　　　通販法　　　今までの納品先
　　　　　　　　　　　　　電磁波繊維シールド製造事業　　　滋賀県野洲市木部930　　077-589-2354　ＦＡＸ　077-589-4892

23 ● 1シールドテントの組み立て方 外側4200✕2200✕4900　 中側4100✕2100✕4700　　内側4000✕2000✕4500
24 ● 2シールドテントの組み立て方 外側4200✕2200✕4900　 中側4100✕2100✕4700　　内側4000✕2000✕4500


電界シールド効果　ＫＥＣ測定法
スペクトルアナライザー　Ｒ3132　にて測定
シールド性能表ＰＤＦファイル
Windows 7は（データーが読み込めないために）何回かクリックすると開きます↓
 2重シールド測定  ●電磁波防止素材

  携帯電話開発支援装置用　電磁波　電波の遮断をするためのシールドテントなんです
　携帯電話の開発だけでなく　電波による誤動作対策用の開発支援装置　シールドテントとして活用していただけます
   「

携帯電話は進化によって電波の電波強度がよくなり　ほとんどの場所でも通話ができます　携帯電話開発ツールが必要な場合には
　　　シールドテントが必要になります

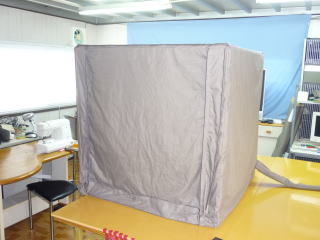

外サイズは900Ｘ900Ｘ900　ポール１２本　ソケット８個
内サイズは800Ｘ800Ｘ850　ポール１２本　ソケット８個
　　レンタル費用は外中２テントで

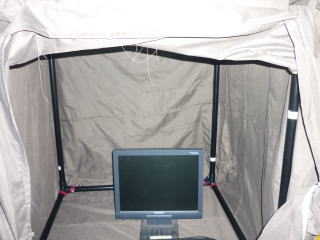

  開発支援機器をテントの中ににいれて外部からケーブル電線を挿入して携帯電話の互換　交互の通話状態に確認もおこないます

  上記のような状態で完成になります　そこで組み立て方法の説明をさせていただきます。
用意

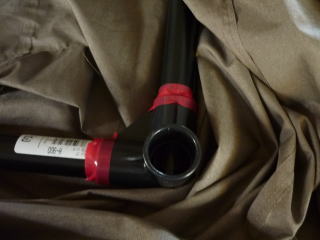

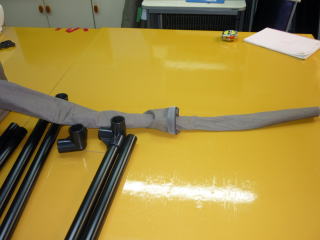

パイプ１２本　長棒４本（高さ）８本は横　前　後です

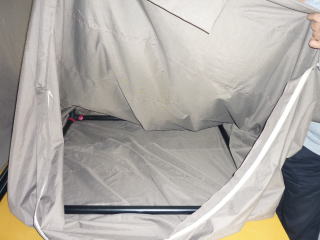

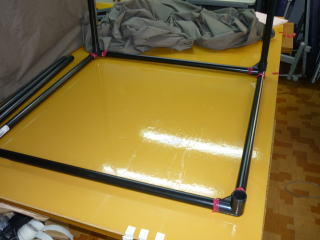

底の枠を組みます

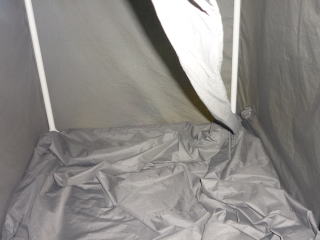

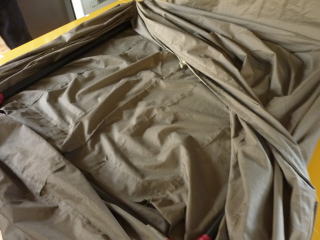

底棒のしたにテントを敷きます

　　このように敷きます
前後左右上下の確認します
このようになるか確認してください

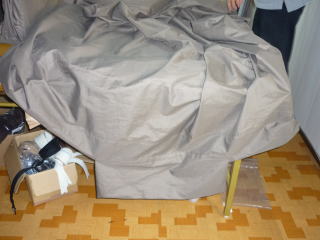

大きいテントの中に入れ込みます

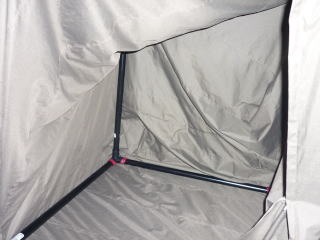

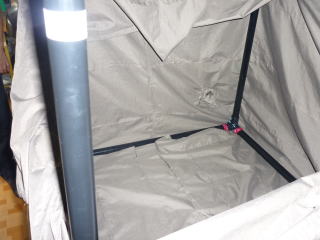

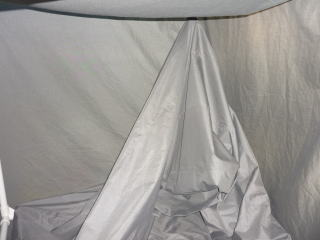

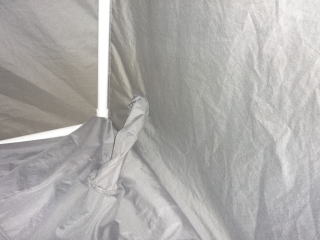

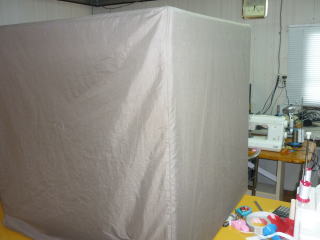

テントの内側で組み立てします

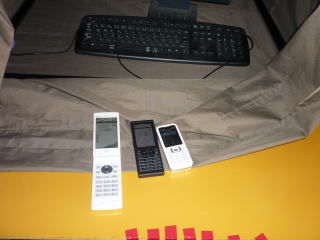

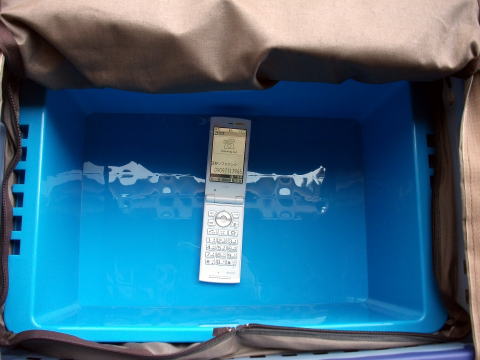

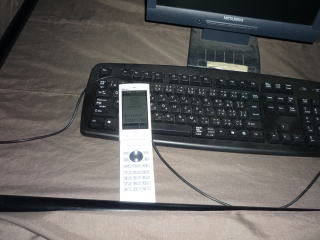

　電波確認　携帯電話をいれます


　　　電話通信しても通信不能です

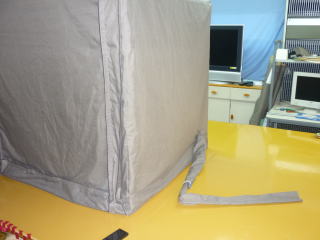

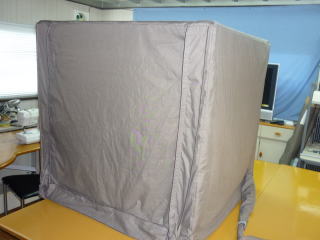

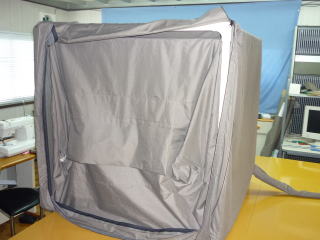

一重のボックスです   　2重のシールドです

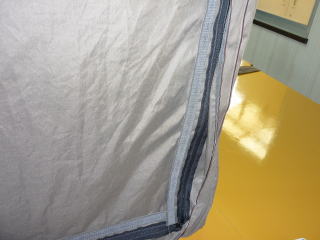

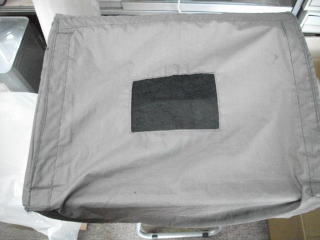

 　　　チャック留めします　隙間が3ｍｍあります
　多様途の目的のものを代用しました		  　2重のシールドボックスですが回りのシールドの状態がよくありません
　3年間検査にて使用していましたので

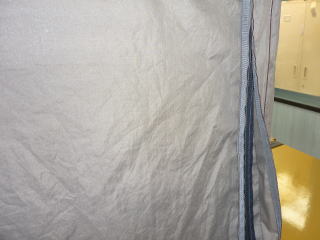

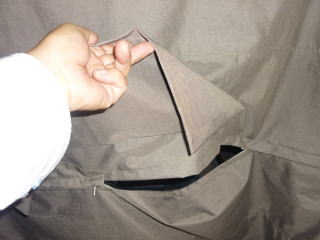

　　　　マジックテープの隙間から電波もれ　窓口のシールドが透明な
シールド372Ｎの品質が劣化してきています
　　そこで
↓

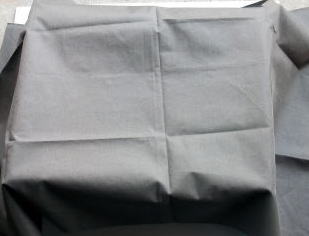

   このように175Ｃをかぶせました

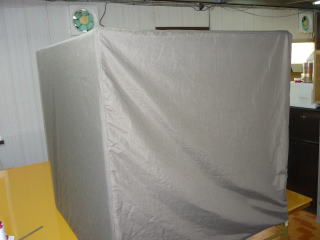

　　電波の遮断ができました

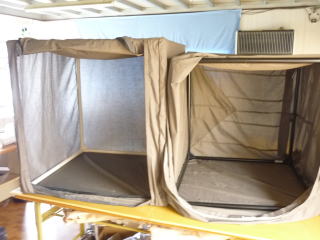

 電波実験テストです　参考にしてください　製品は175Ｃの2重縫製する場合と　ボックスの中に少し小さなボックスをつくる場合とに
　　　2つの手段があります　製品は175Ｃの2重縫製する場合は縫製の糸の少しの隙間があれば-60ｄｂの利得の維持は困難といえます
　長期使用と消耗など後のメンテのコストを考えると　2つボックスを製作したほうが安全であると判断します
　外のテントと中のテントを製作しますと　外が破損したときのメンテが簡易にて縫製修理も可能である
　　以上のことから　電波の実験をしてみてください
